L'ANTENNE MINIWHIP
Il y a longtemps que je connais cette antenne destinée à l'écoute des bandes décamétriques mais je ne l'avais jamais essayée!
Elle est revenue à la mode avec les systèmes de réception SDR sur PC et comme on va le voir sa réalisation est à la portée de tous.
Revenons un peu à son histoire :
voici un document de son concepteur Pa0rdt
Pa0rdt mini whip general description 1 (70.88 Ko)
Pa0rdt mini whip manual (130.38 Ko)
Sa conception et son fonctionnement y sont clairement expliqués !
En résumé, il s'agit d'une antenne "active" avec pré-ampli à transistors, le brin rayonnant étant un petit rectangle de circuit imprimé.
L'antenne sera insérée dans un tube de protection en plastique et comme beaucoup de pré-amplis d'antenne, elle va être alimentée en 12v par le câble coaxial de descente.
Cette antenne est une antenne de réception qui va couvrir de 50 kHz à 30 MHz.
Sa conception favorise les bandes basses au-dessous de 3 MHz, mais elle fonctionne encore correctement jusqu'à 30 MHz.

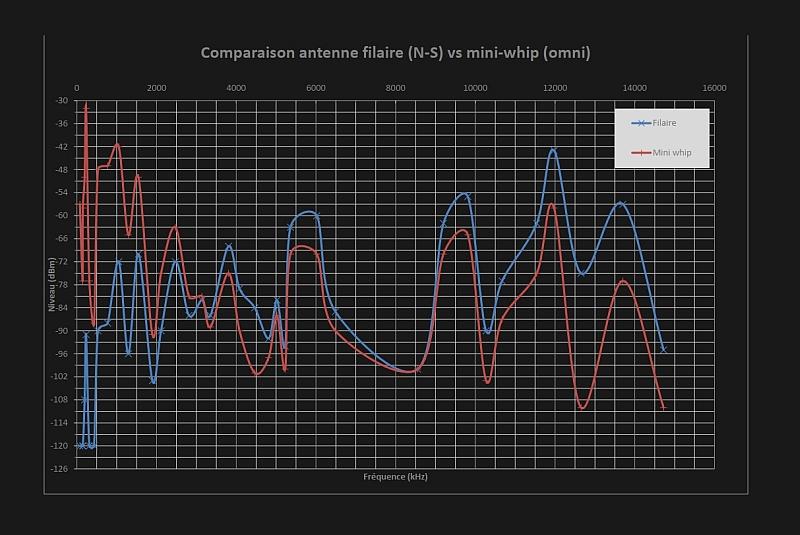

Voici un graphique comparant une miniwhipp à une antenne filaire :
On y voit bien la supériorité de la miniwhipp sur les bandes basses !
Devant son succès actuel, il est facile de se procurer tous les éléments nécessaires à sa mise en œuvre...

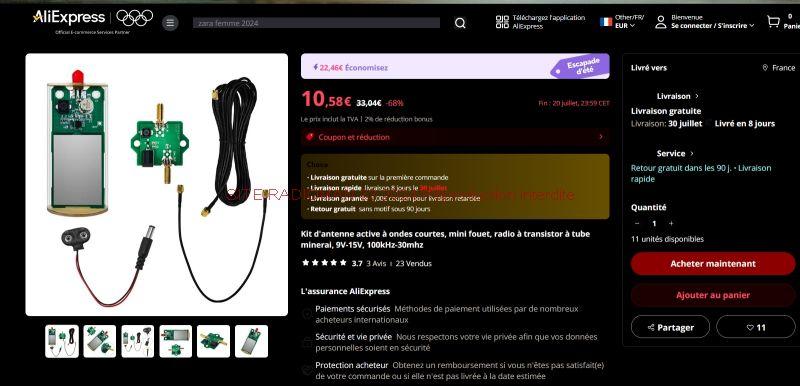

Les Chinois l'ont bien compris et inutile de se lancer dans des bidouillages hasardeux, car on a le kit complet avec coupleur, câbles, et fiches pour 10 € port compris :
On a même un câble de 6 mètres et un tube plastique pour la partie haute…

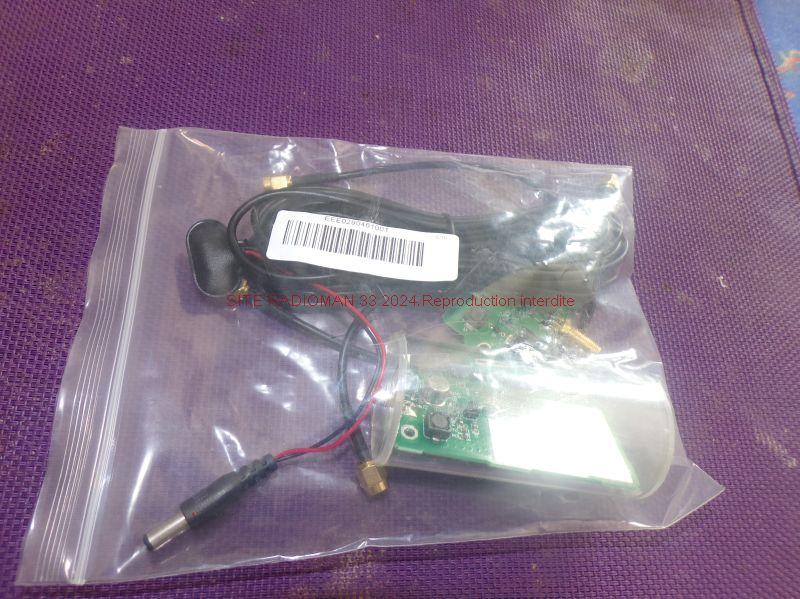

J'ai donc passé la commande et moins de huit jours après mon kit est arrivé :

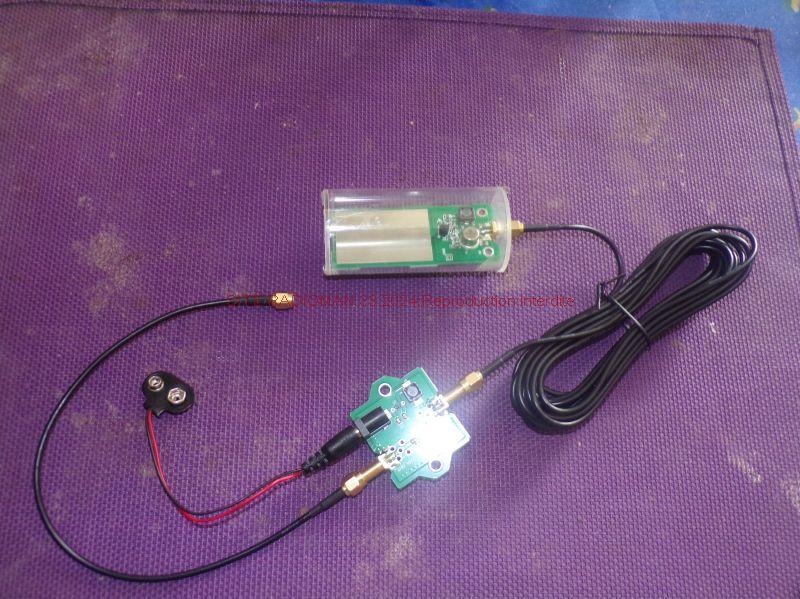

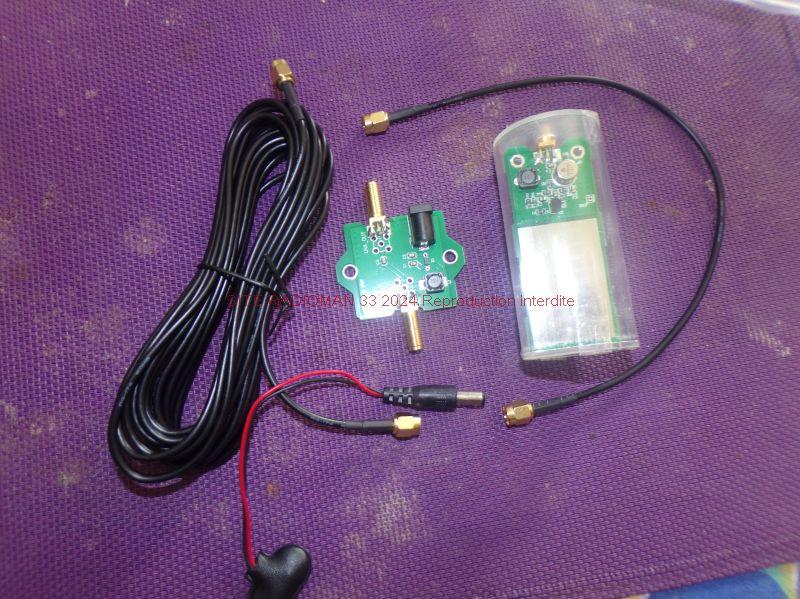

Qu'y a-t-il dans la poche :
1- L'antenne avec son pré-ampli câblé en composants cms et la partie rayonnante en cuivre argenté, le tout monté dans un tube en plastique.

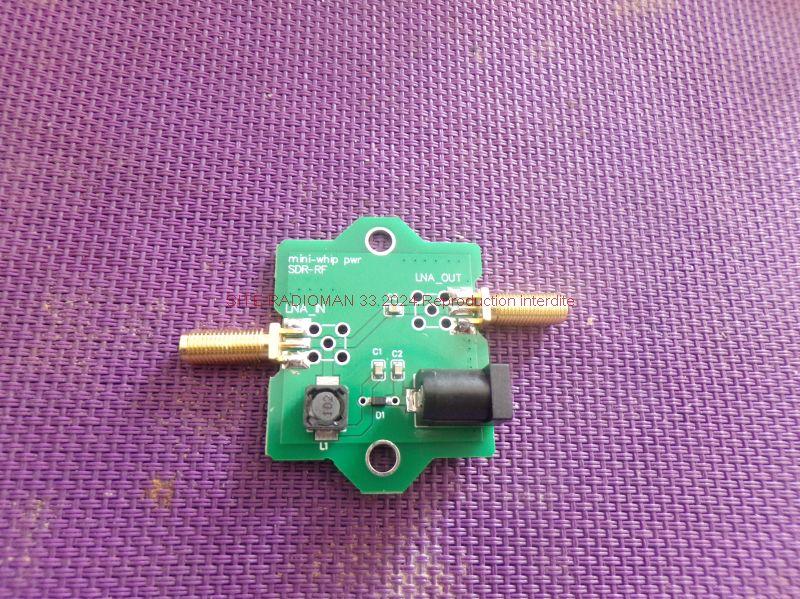

2- Le coupleur qui va être à la base et servira à brancher le cordon vers le récepteur, et il possède la prise d'alimentation 12v
3- un câble de 6 m avec deux fiches SMA
4- un câble de 0,50 m avec deux fiches SMA
5- un petit cordon d'alimentation :
Tout ça pour 10 €, ils sont forts ces chinois !
il ne me reste plus qu'à assembler tout ça de manière pratique pour pouvoir l'utiliser un peu partout !
On va commencer par la partie "antenne" :

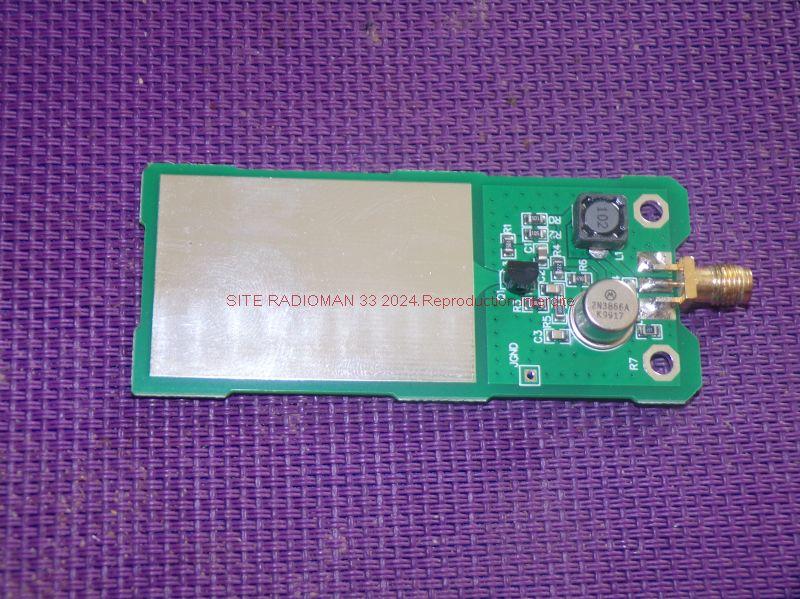

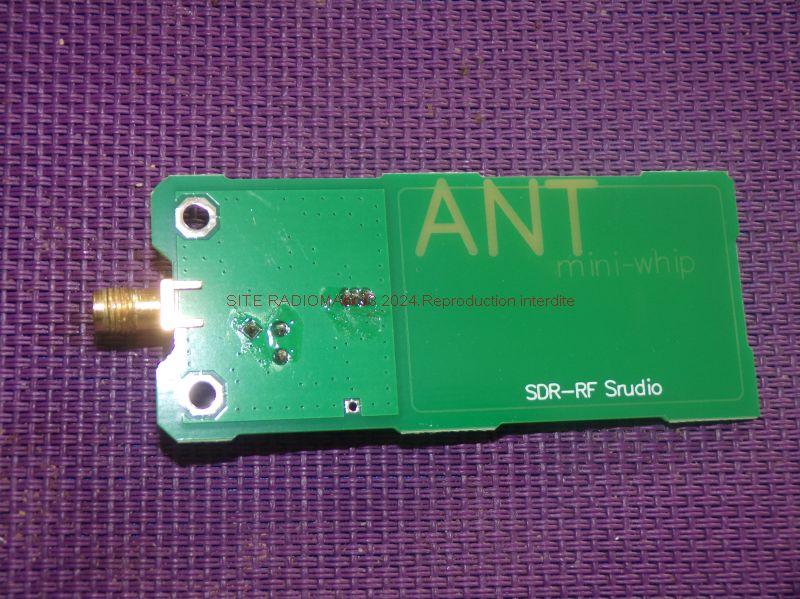

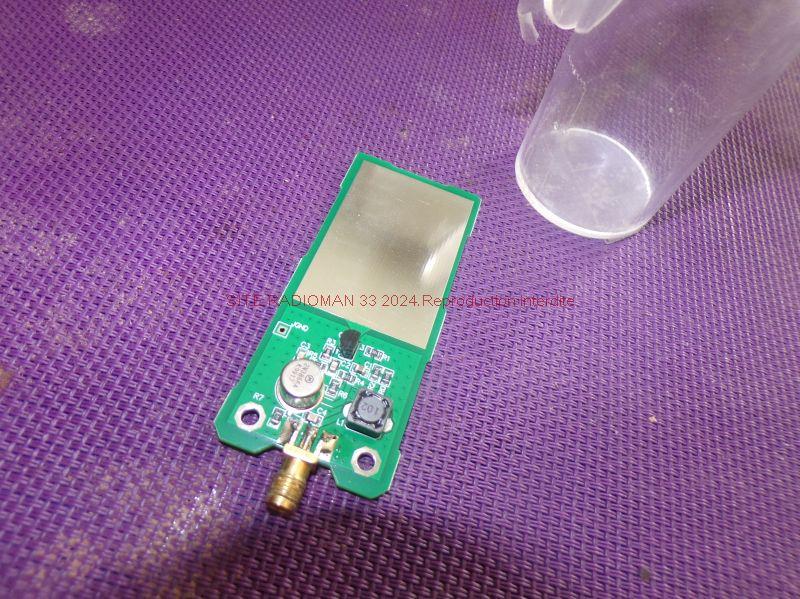

Le montage du pré-ampli est très bien réalisé : utilisation de composants cms, circuit imprimé en verre époxy, et prise de sortie SMA dorée.

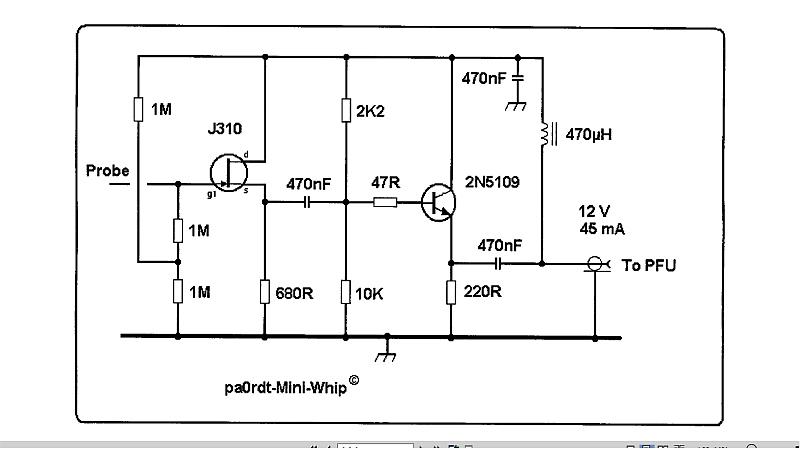

Le schéma du pré-ampli est ici :
On va donc coller les deux couvercles sur le tube après avoir inséré le circuit antenne :

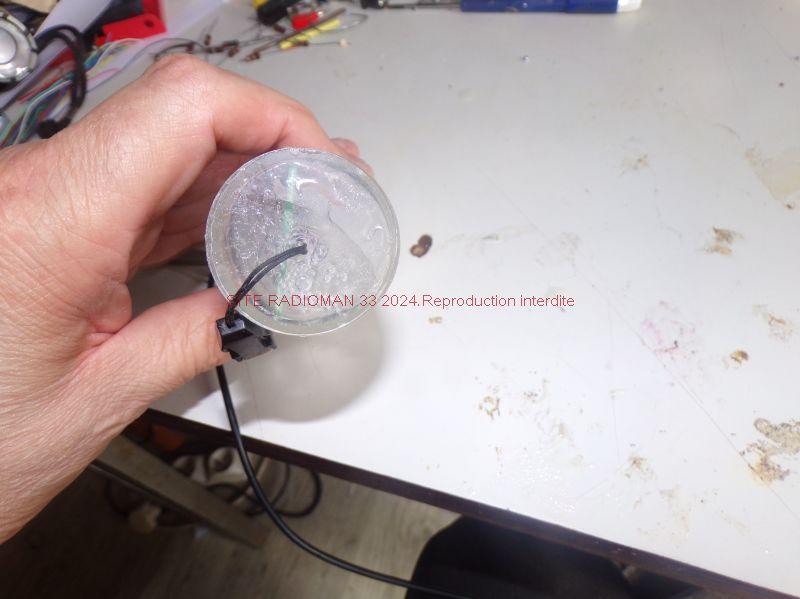

Sur la partie haute, j'ai fixé une dragonne prise sur un vieil appareil photo…

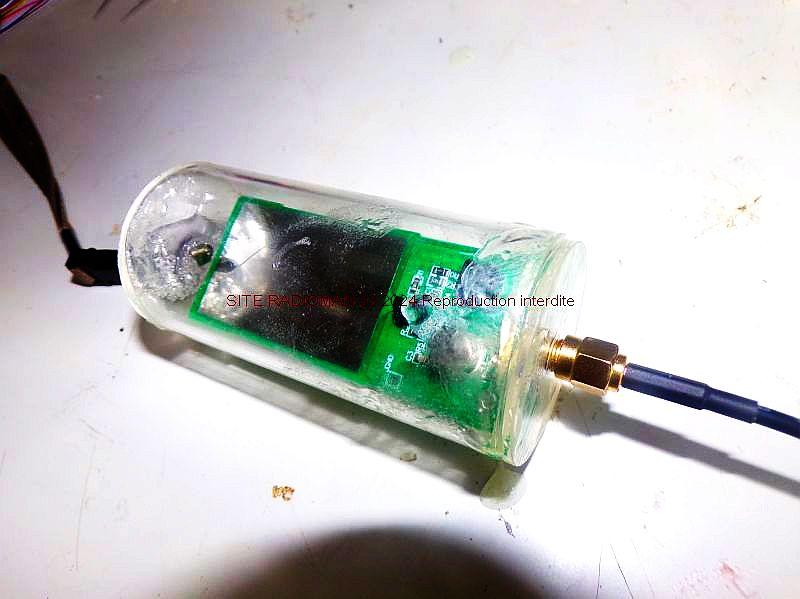

Ma prise de connexion SMA ressort sur la partie basse, l'étanchéité est assurée par un collage à l'araldite sur tout le tour.
La partie alimentation :
Je souhaite faire fonctionner l'antenne à la fois sur piles et sur secteur !
Coté alimentation les chinois fournissent un petit cordon avec un coupleur pression comme sur les piles de 9 volts !
Alimenter l'antenne avec une pile de 9 volts, sachant qu'elle consomme environ 50 mA, c'est bon pour des essais, mais si je veux une utilisation prolongée, il va falloir trouver mieux !

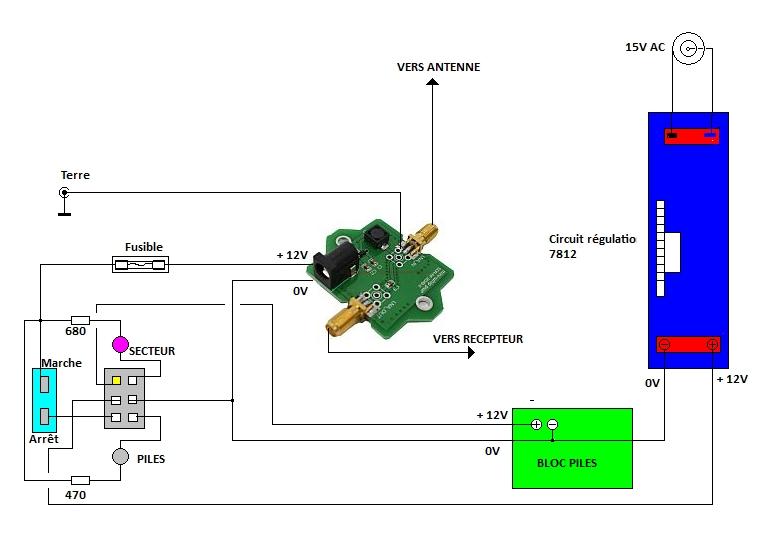

J'ai donc entrepris la fabrication d'un boitier d'alimentation dont voici le schéma :

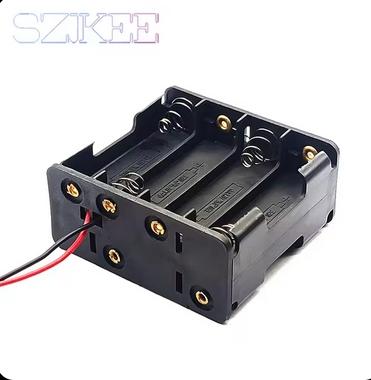

Un bloc pile réalisé à partir d'un coupleur pour 8 piles type R6 (AA).

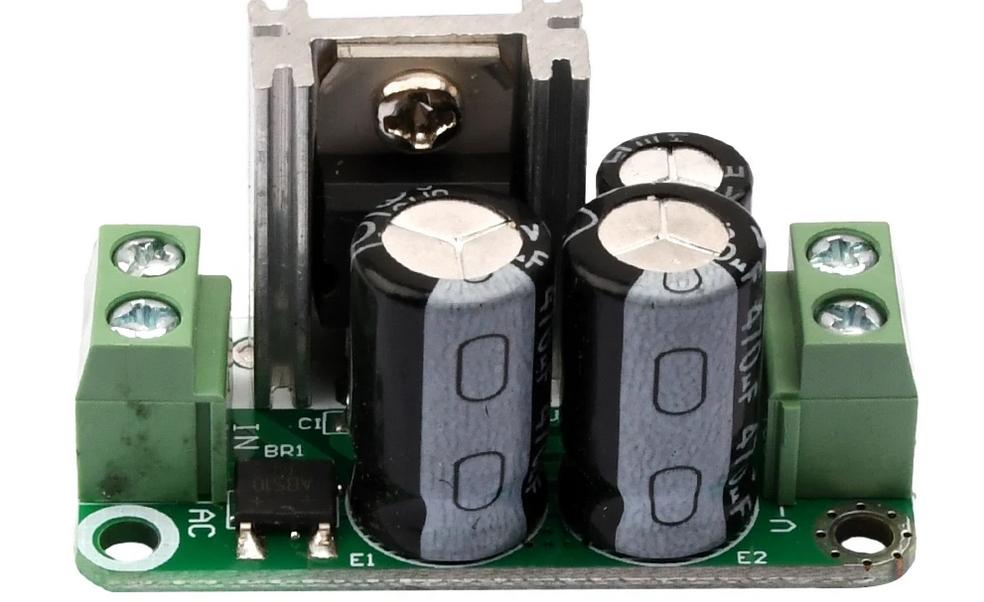

Pour la partie secteur, un petit circuit de régulation avec un circuit intégré 7812 trouvé chez Ali pour 1,20 € : ça ne vaut pas le coup de le faire !
⇒ Quant au transformateur, il sera à l'extérieur !
Un inter M/A et un inverseur Piles/secteur avec une signalisation par Leds indiquant la présence du 12v sur le coupleur d'antenne.

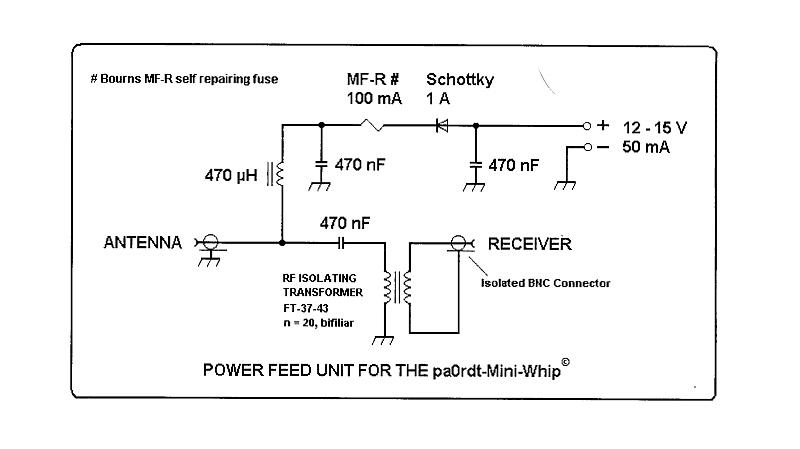

Voici le schéma du coupleur :

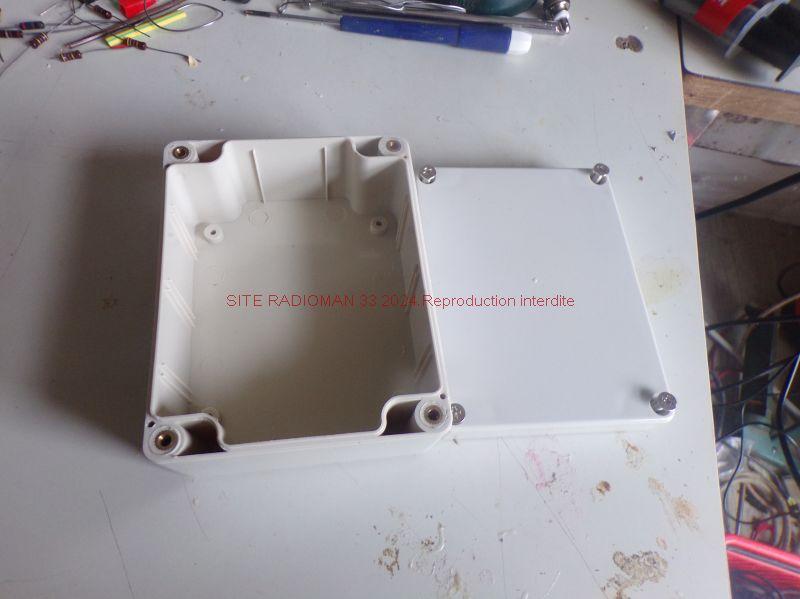

Pour accueillir tout ça, j'ai choisi une boite de raccordement électrique :

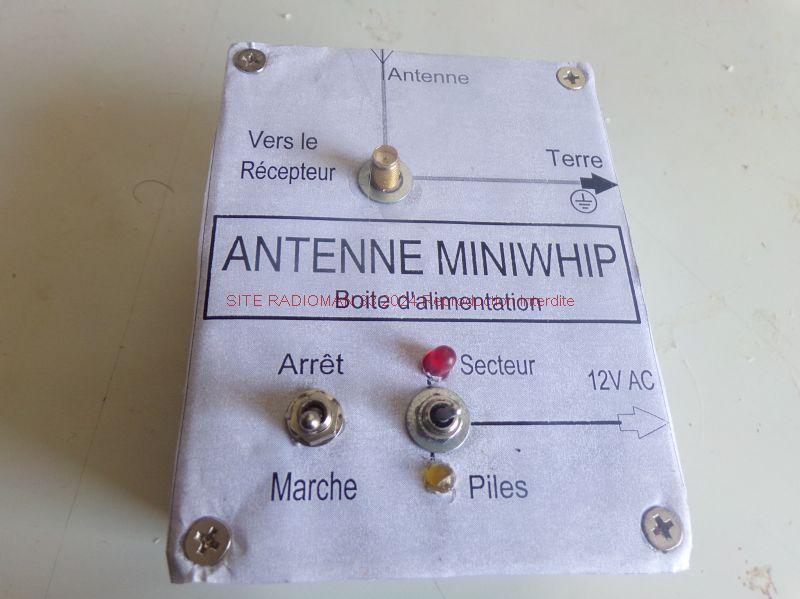

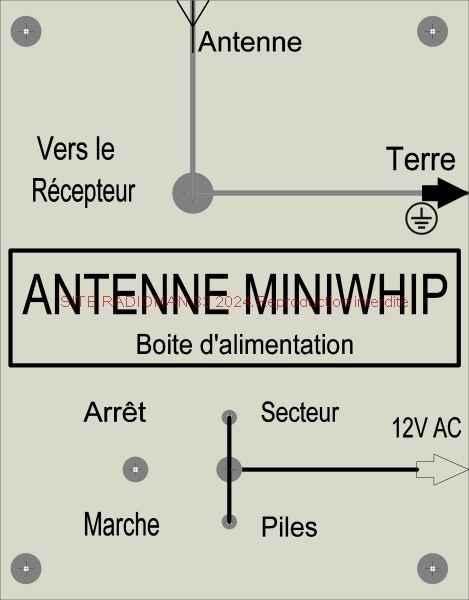

Avec mon logiciel front designer, je lui ai dessiné une façade :
Passons maintenant à la réalisation.
En premier, modification du coupleur :

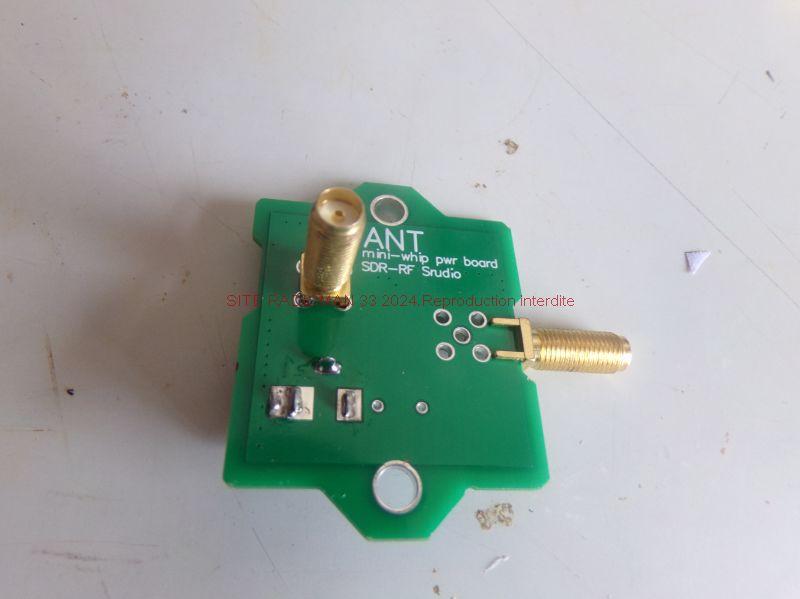

la prise de sortie SMA est soudée perpendiculairement au circuit imprimé (le dessin du circuit imprimé prévoit cette modification) pour un meilleur positionnement dans le couvercle du boitier :
Montage des interrupteurs et des leds…

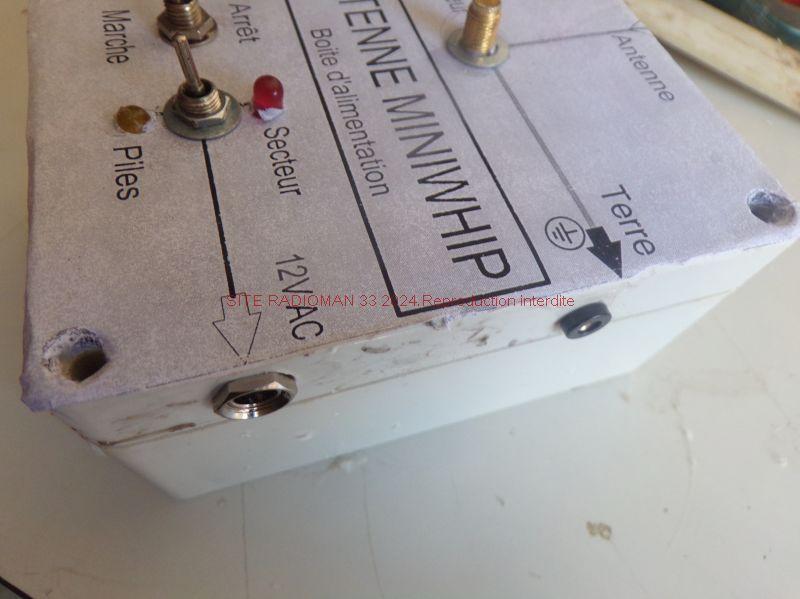

Rajout des prises "alimentation" et "terre" sur le côté.

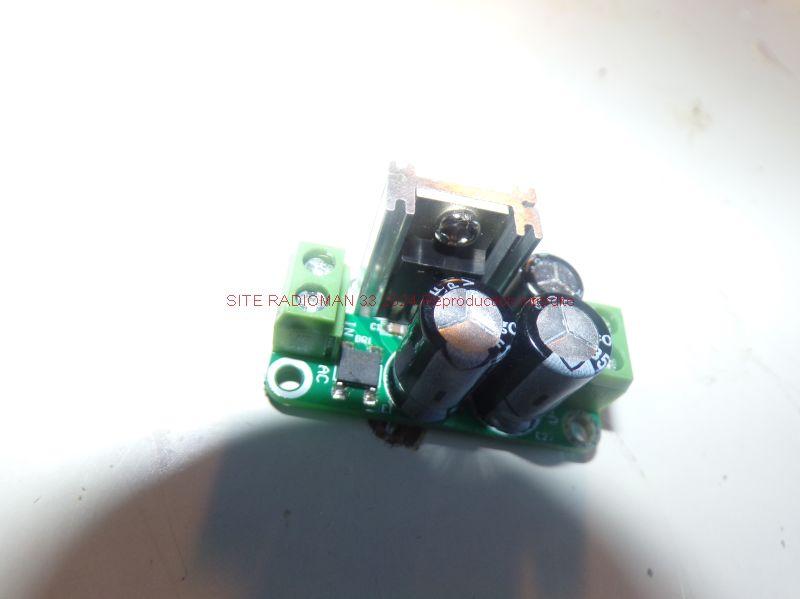

Le petit circuit régulation 12v qui va se positionner dans le coffret.

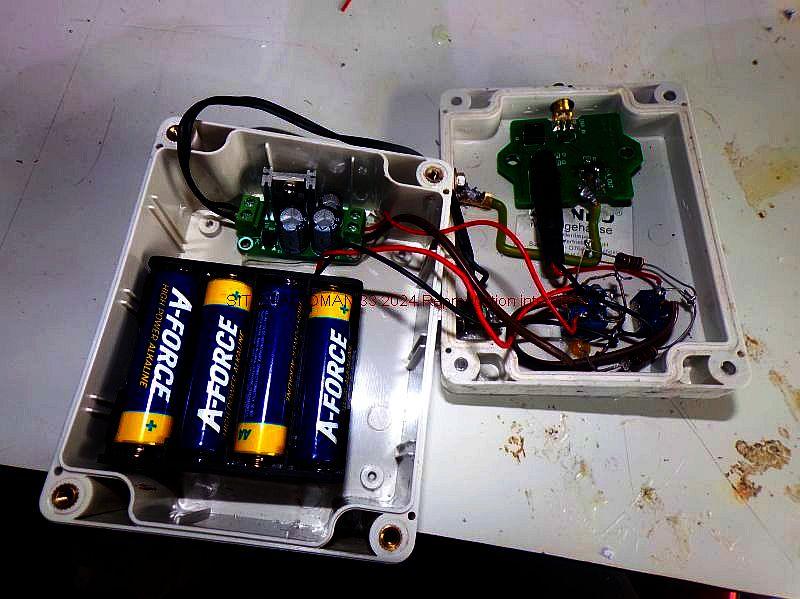

Il ne reste plus qu'à tout câbler :
Le coupleur pile et le circuit régulation sont fixés avec une bande d'adhésif double-face, il ne reste plus qu'à faire un dernier test et refermer le boitier :

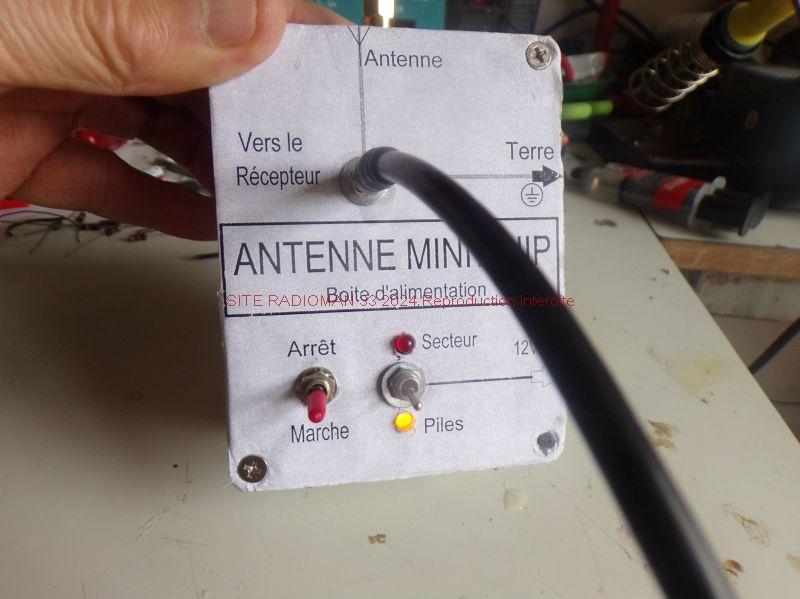

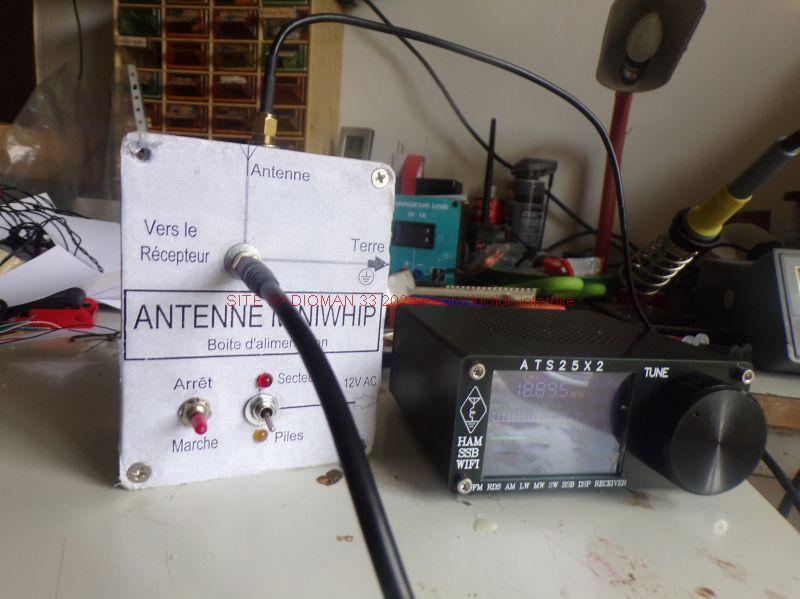

Là, je suis sur piles, la led orange est allumée, tout va bien !
J'ai rajouté un cordon SMA/BNC de 2 m pour un branchement facile sur le récepteur (5,40 € chez Ali).
Un premier essai "en intérieur" l'antenne est accrochée à une tringle à rideaux derrière la fenêtre !
Cela me confirme le fonctionnement de l'antenne : nombreuses radios entendues en PO et sur les bandes OC, le petit récepteur ATS25 fonctionne bien !
Il ne reste plus qu'à monter tout ça à l'extérieur…

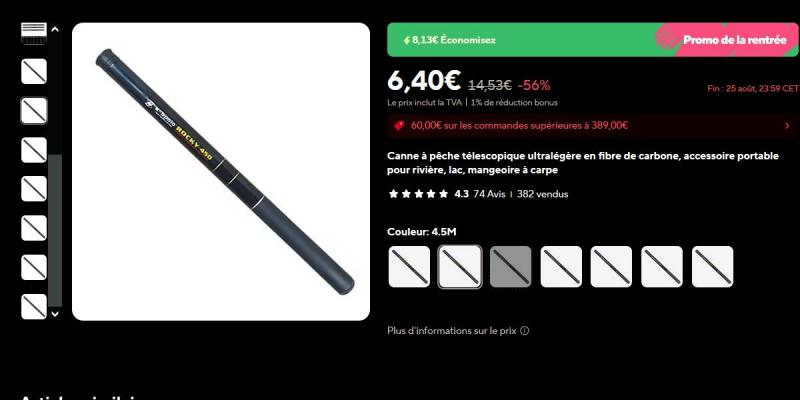

L'antenne est installée en haut d'un mat improvisé à partir d'une canne à pêche télescopique de 4,50 m trouvée sur Ali :
Le tube contenant l'antenne est scotché sur le brin du haut !
À voir, les essais en vidéo :
Voir également l'article sur le récepteur ATS25X2:
Le récepteur multibandes ATS25
mais je suis déjà très satisfait des résultats obtenus !
Date de dernière mise à jour : 24/08/2024
