KAAR KE23A récepteur OC 1940
C'est un bien curieux appareil que je vous présente aujourd'hui!
Un KAAR KE23A
C'est Joël, un ami radioamateur qui me l'a procuré…
Monté dans un rack 3U cet appareil avec ses deux cadrans est un récepteur de trafic ondes courtes qui reçoit de 500 kHz à 42 MHz .
Le voici dans une publicité d'époque !
Fabriqué en Californie par Kaar Engineering & Co.

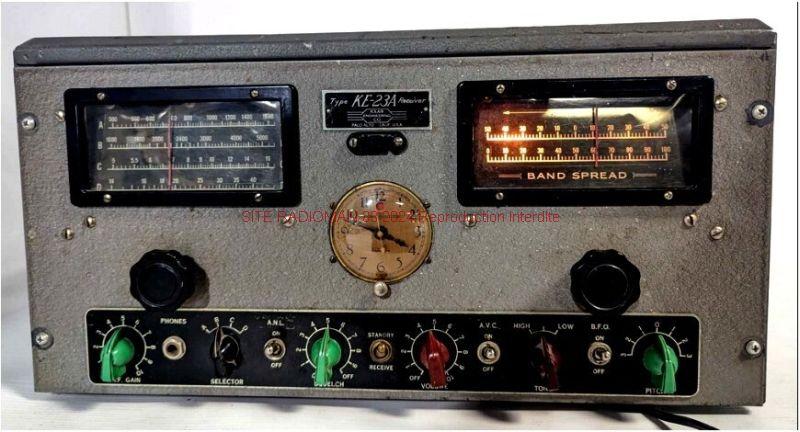

il a existé en plusieurs versions dont une avec une pendule au centre :
Il avait même des boutons en couleurs !

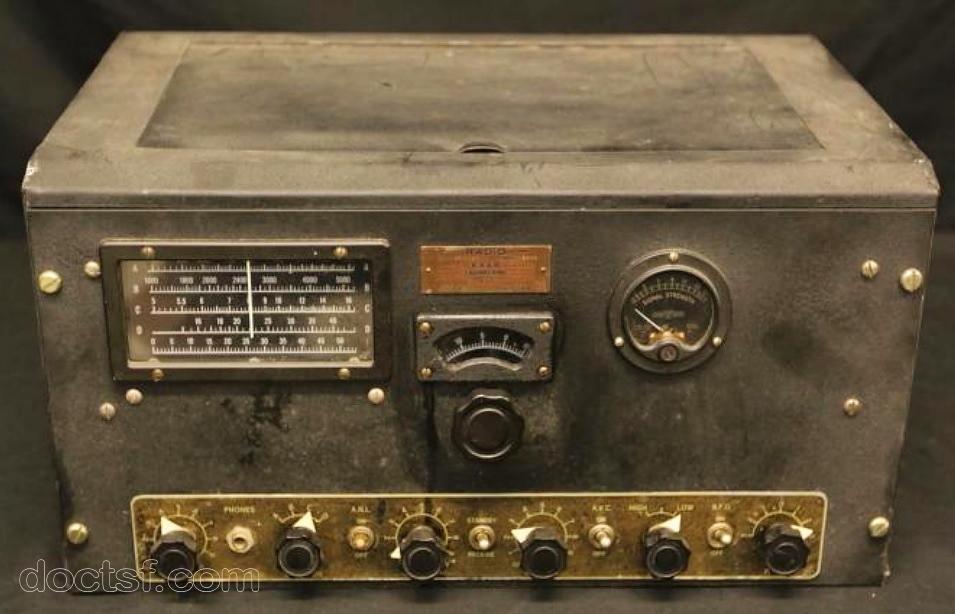

Deux ans plus tard, KAAR a sorti le modèle KE23AT:
Le "bandspread" a été remplacé par une commande unique et un S-Mètre est monté en façade

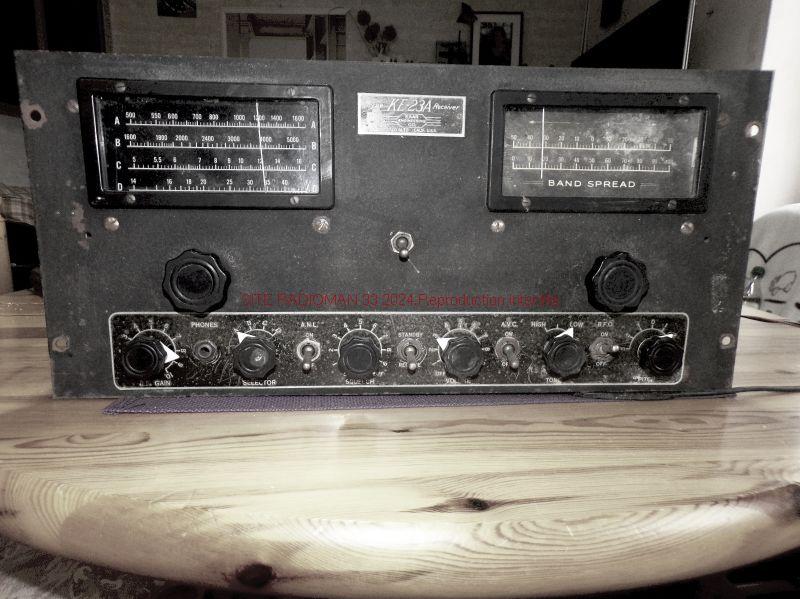

Le mien n'a pas ces variantes et il est de couleur "gris foncé".

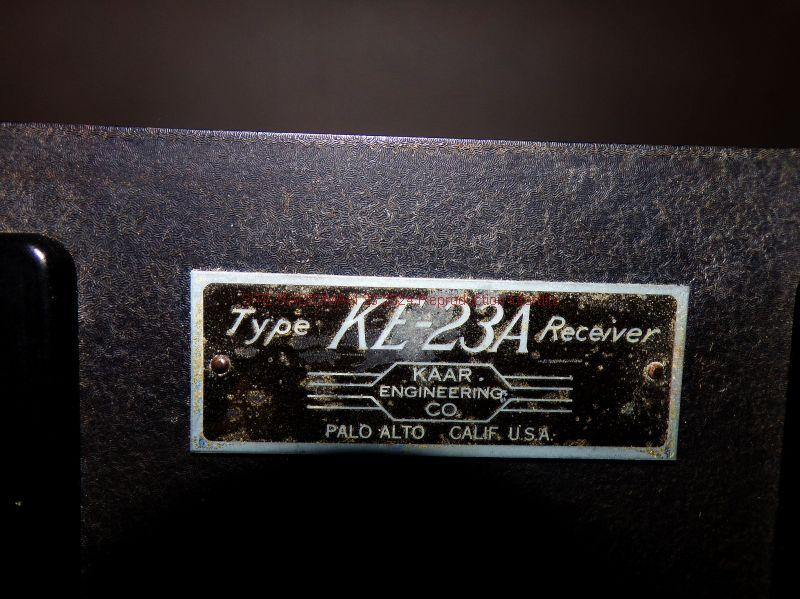

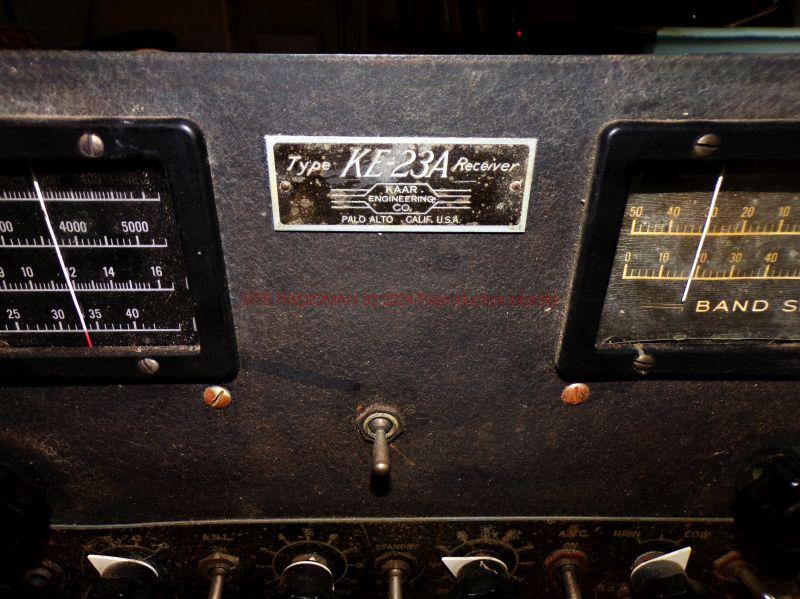

Une étiquette gravée nous indique le modèle précis :

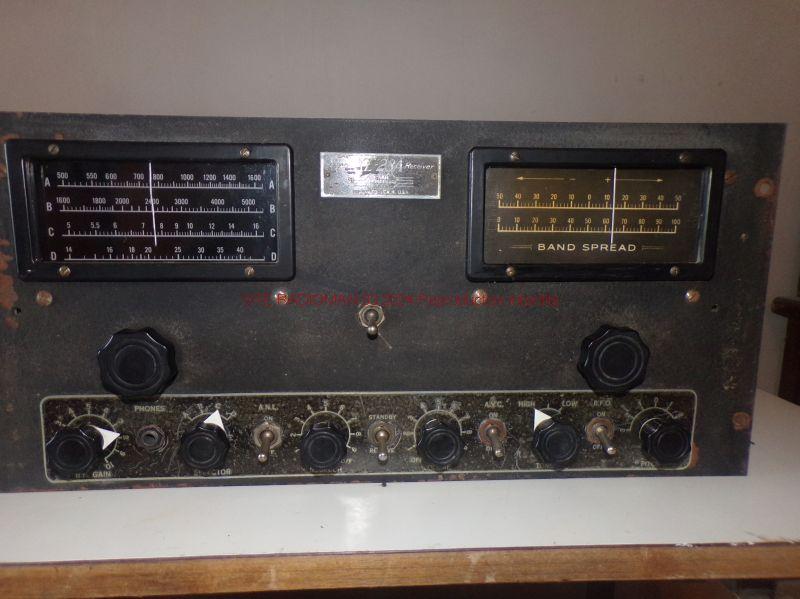

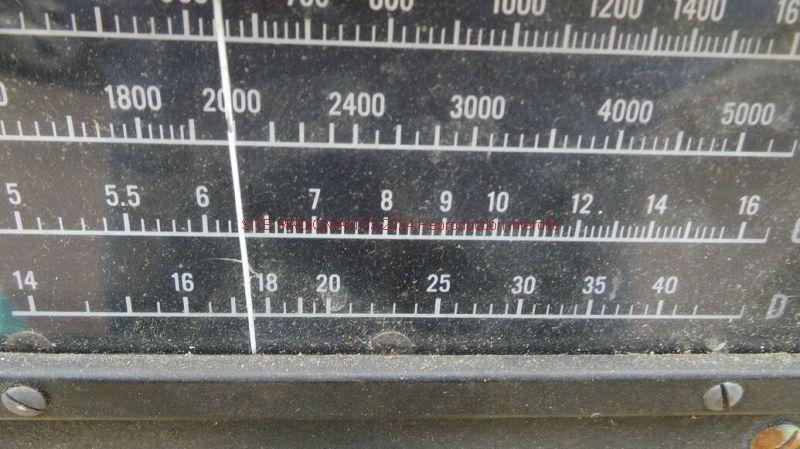

Nous avons donc deux cadrans rectangulaires :
Celui de gauche permet la recherche des stations sur les 4 gammes couvertes par l'appareil :
bande A : 500 kHz à 1600 kHz
Bande B : 1600 kHz à 5 MHz
Bande C : 5 MHz à 18 MHz
Bande E : 18 MHz à 42 MHz
Comme on le voit l'aiguille est un peu de travers, il va falloir revoir l'entrainement cadran.

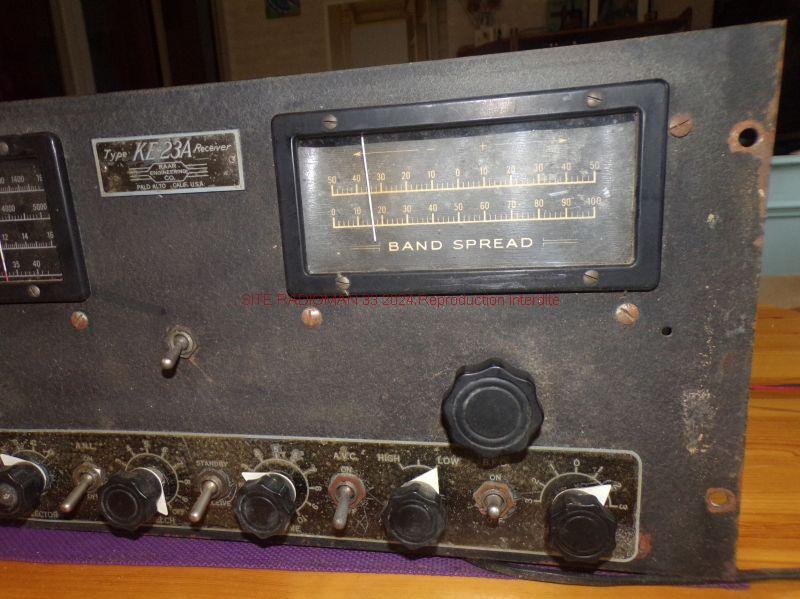

Le cadran de droite est marqué "Bandspread" ce qui veut dire "étalement de bande" : En réalité cela permet un calage précis sur une station.
Sa conception est assez originale, on va y revenir par la suite :
Sous chaque cadran, un gros bouton de réglage bien démultiplié.

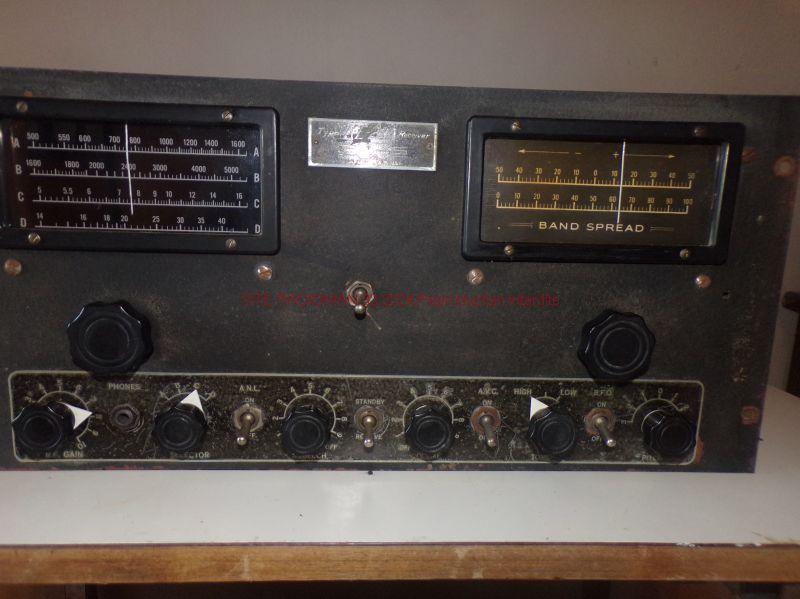

Toutes les autres commandes sont regroupées dans un bandeau inférieur qui fait la largeur de l'appareil.
On a ainsi de gauche à droite :
RF GAIN - Casque - Bande - ANL - Squelch - STDBY - Volume - AVC - TONE - BFO
L'interrupteur de mise en route placé sur le bouton de volume ne fonctionnant plus, il a été remplacé par un interrupteur au milieu de la façade.
Les présentations sont faites, voyons ce qui se cache derrière cette façade un peu austère :

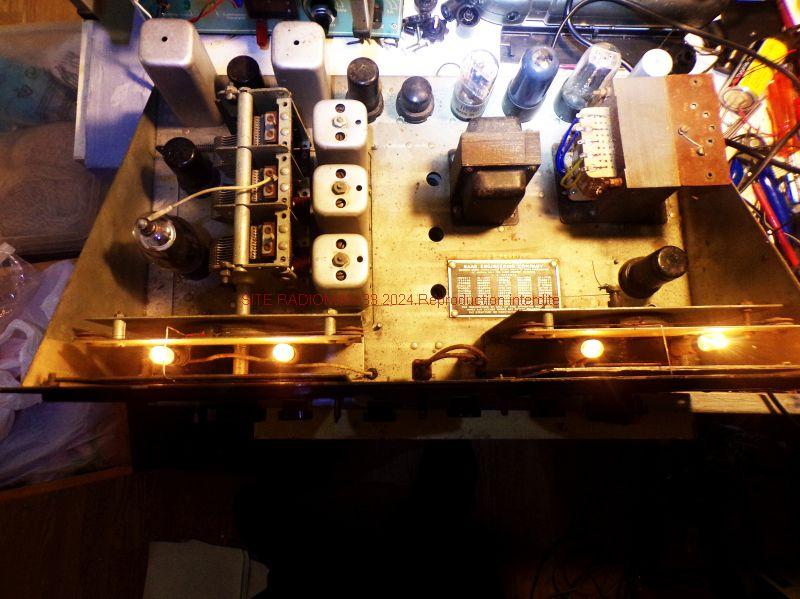

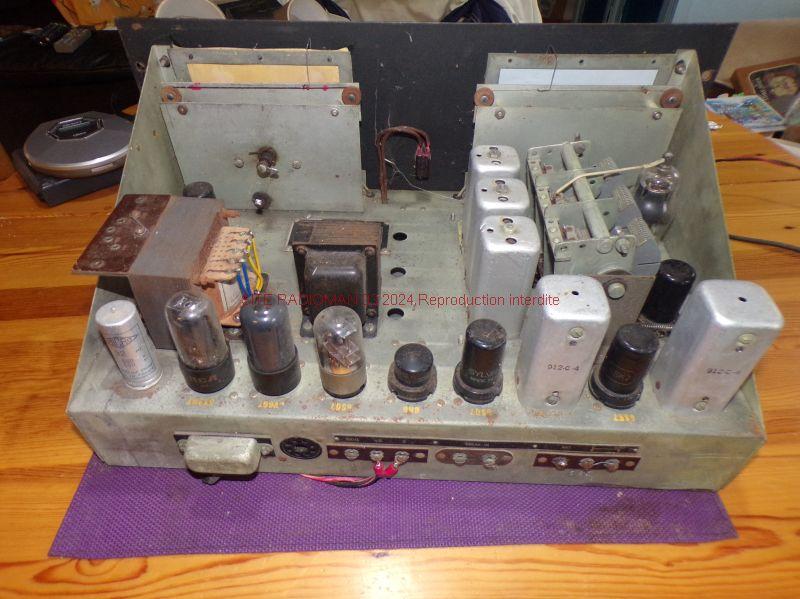

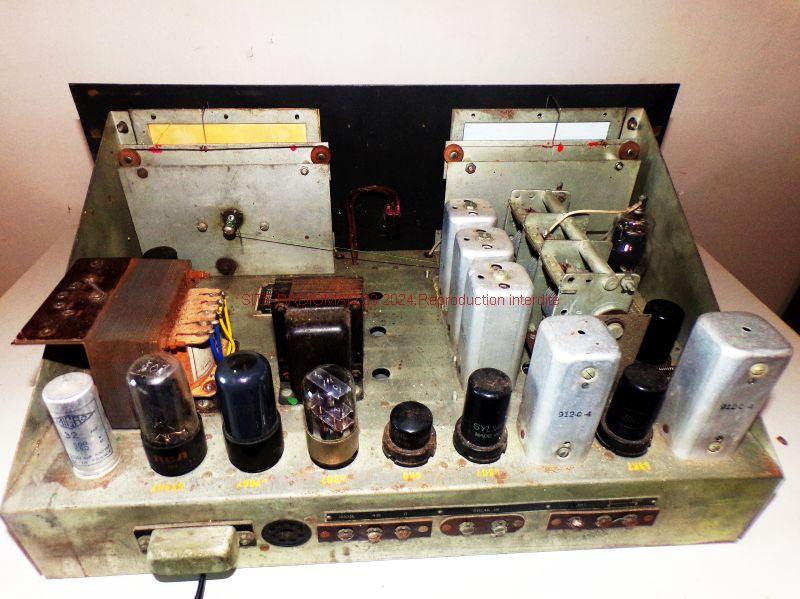

Le châssis est bien rempli :

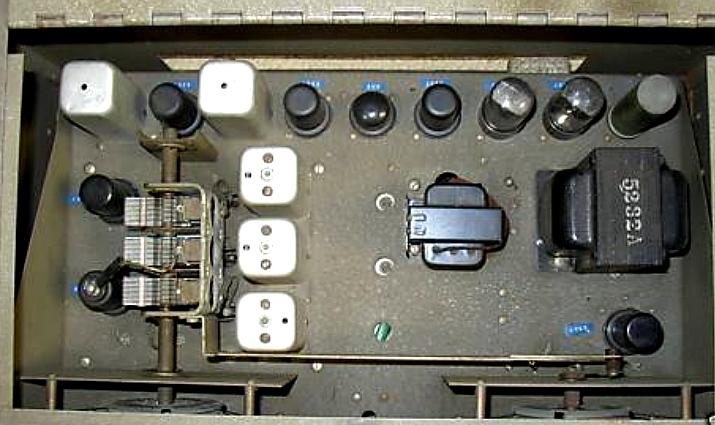

on a un récepteur à 8 tubes série octale, coté alimentation, on remarque que le transformateur d'alimentation d'origine surement en 110 V que l'on voit sur la photo ci-dessous prise sur un site US:

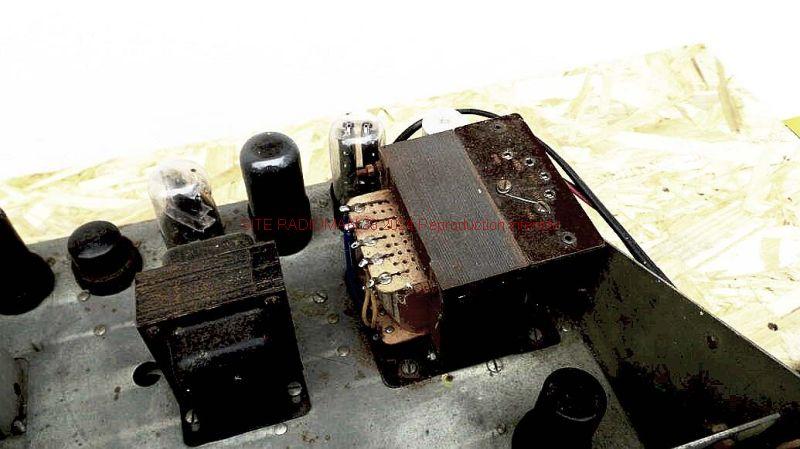

a été remplacé par un transformateur de poste de TSF monté proprement à plat sur le châssis:
À l'arrière quelques prises dont les prises "antenne" et "terre" la prise "Haut parleur", les autres prises servaient vraisemblablement à commander un émetteur ou alimenter un autre appareil…
Les deux cadrans vus de l'arrière et le gros condensateur variable à trois cages.
Voyons maintenant comment va fonctionner le "Bandspread":

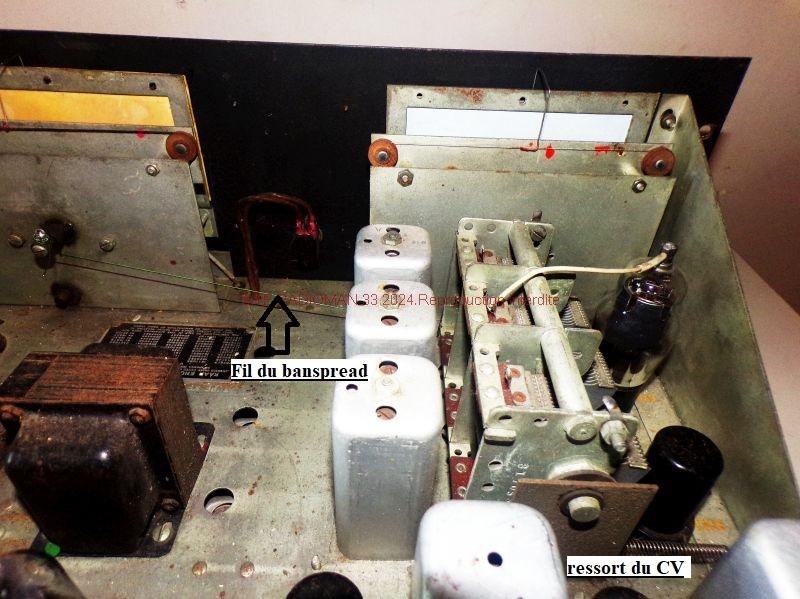

À l'arrière du cadran de gauche, un câble fin s'enroule sur une poulie :
Le condensateur variable principal est monté sur un pivot tiré à droite par un ressort.
Mon câble fin est fixé à la carcasse du CV et en tournant le bouton du "bandspread" on va le faire pivoter de quelques degrés provoquant ainsi une faible variation de fréquence.
Le câble était cassé, il a fallu réparer ce système très ingénieux !
Suite à mes problèmes de vue, j'ai confié la révision de l'appareil à notre ami Luc :
Pour l'aider, la notice de service trouvée sur le net:
Service manal ke 23 at (661.14 Ko)
voici ce qu'il a fait :

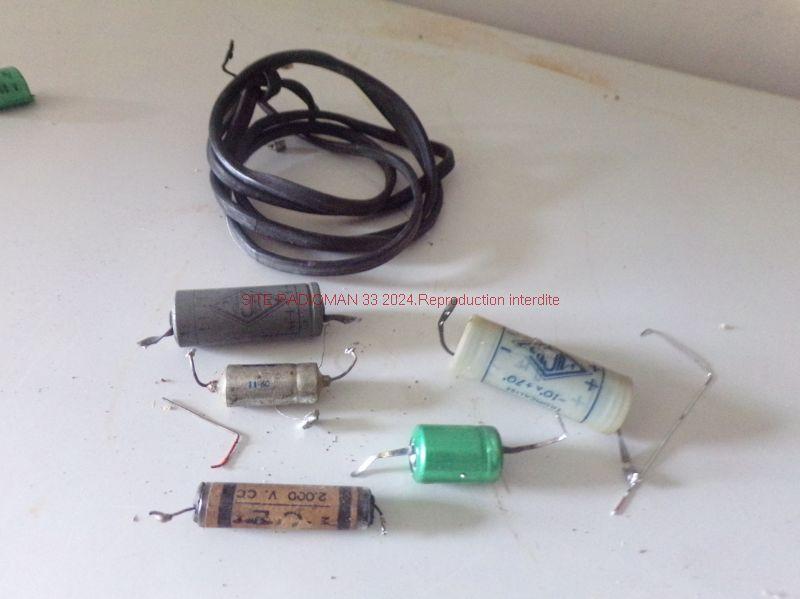

j'ai changé tous les chimiques et un goudron
cordon secteur remplacé :
Mise en route au variac et…
Tout fonctionne normalement !
En revanche, avec mon antenne, je ne capte rien sauf vers 3800 kHz en bande B où j'ai entendu quelqu'un causer.
Je vais m'attacher à réparer et à refaire les cadrans, le guidage des aiguilles, le bandspread, les potars .
Coté éclairage : joyeux mélange d'ampoules à vis et à baïonnette, mais ça fonctionne à peu près !

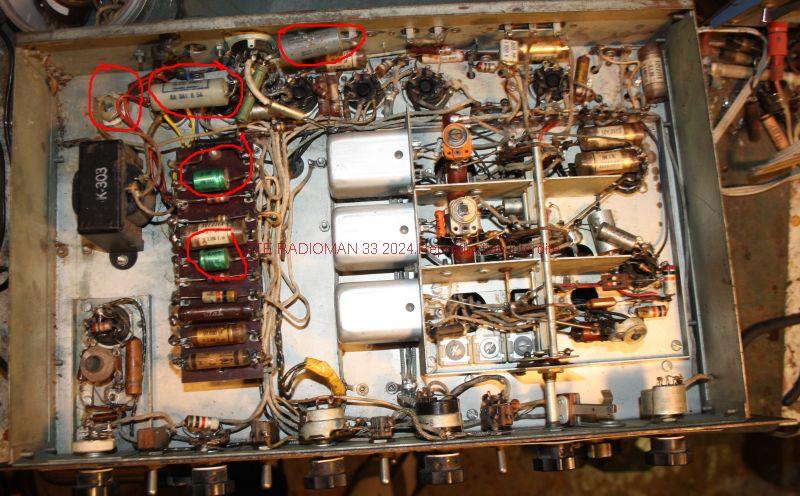

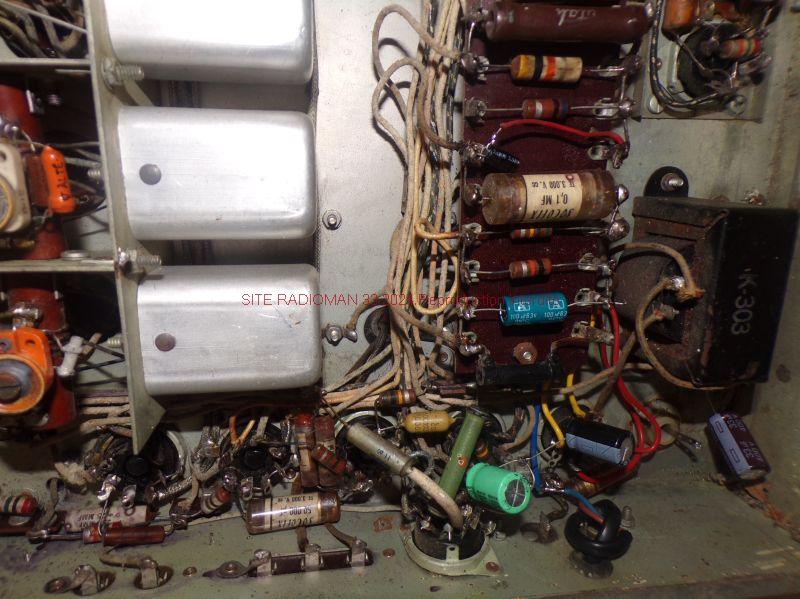

Et une vue de dessous :
En rouge, les composants à remplacer !

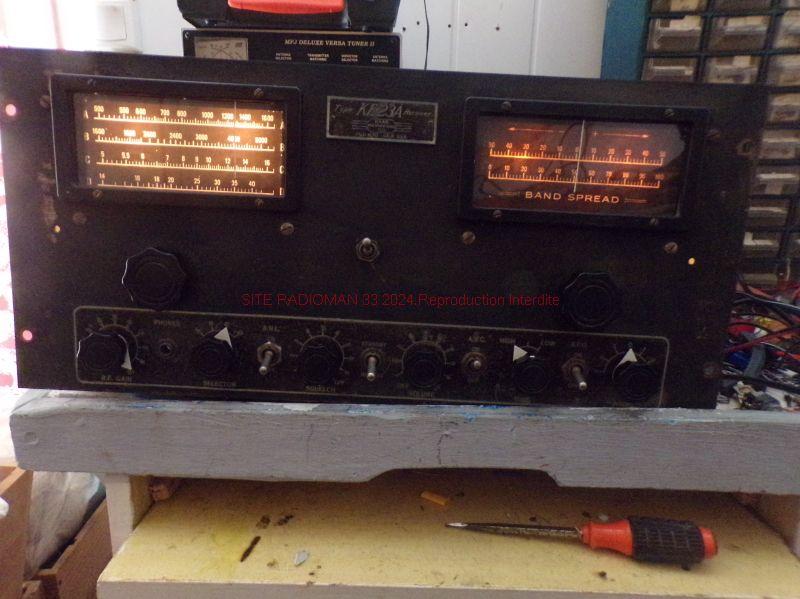

Et voilà !
Il rechante à nouveau !

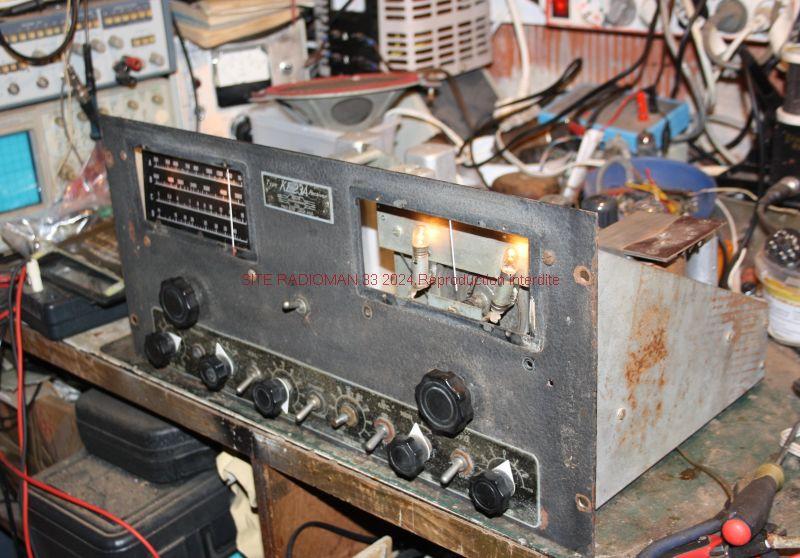

Démontage des cadrans pour redresser les aiguilles… Le câble du "banspread" est bien refixé et cela fonctionne plutôt bien !
Reste à faire quelques essais.
Une vidéo du fonctionnement :
