BALADEUR MP3 SUR P.U

Je suis dans une zone où la réception PO/GO est assez mauvaise alors à plusieurs reprises, j'ai branché mon baladeur MP3 sur la prise "Pick-Up" des postes à lampes que je testais après réparation !

j'ai voulu cette fois-ci faire un branchement à la fois plus esthétique et surtout plus "sécurisé"... !

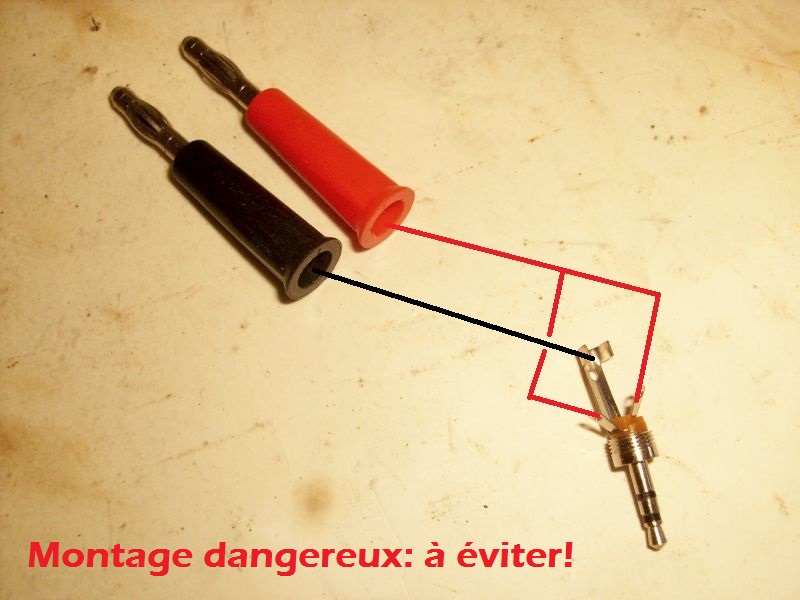

Tous ceux qui ont abordé ce sujet préconisent de faire un cordon avec d'un côté les deux fiches banane qui vont aller dans la prise P.U et de l'autre une prise jack 3,5 mm branchée au baladeur MP3 comme illustré ci-dessous:

Ce branchement fonctionne…Je l'ai essayé, mais ce montage est à éviter !

Pourquoi ?

Si on utilise un poste "tous courants" ou bien un poste avec transformateur, mais qui a des condensateurs branchés entre phase et châssis qui sont "fuiteux", on envoie directement la "PHASE" du secteur sur le baladeur MP3... Qui risque de ne pas survivre au branchement… !

Enfin, on relie ensemble les deux sorties "ampli" du baladeur, même s'il n'y a que quelques milliwatts, les amplis du baladeur ne vont pas apprécier !

J'ai donc réfléchi à un autre montage, par ailleurs très simple, mais qui va résoudre tous ces problèmes :

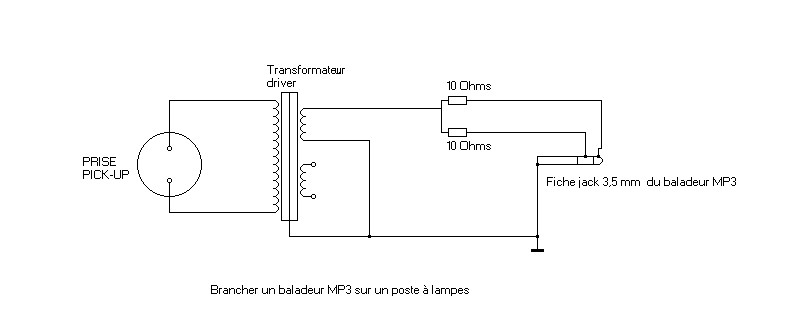

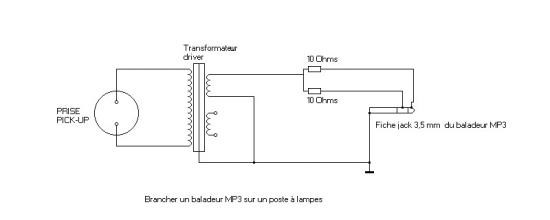

Sur le schéma proposé, on va isoler l'entrée et la sortie à l'aide d'un transformateur qui en plus va permettre une meilleure adaptation d'impédance !

Après avoir testé une bonne trentaine de transfos divers, celui qui présente la meilleure adaptation est un transfo "DRIVER" de poste à transistors des années 60...

Ici il est utilisé à l'envers : l'entrée du signal se fait sur un des deux enroulements secondaire et la sortie vers la prise Pick-Up se fait aux bornes du primaire.

Le niveau sonore est très confortable :

Je mets le volume à fond sur la TSF et je règle le volume avec le baladeur (environ la moitié) et ca fonctionne plutôt bien…

J'ai rajouté deux résistances de protection de 10 Ω coté sortie baladeur.

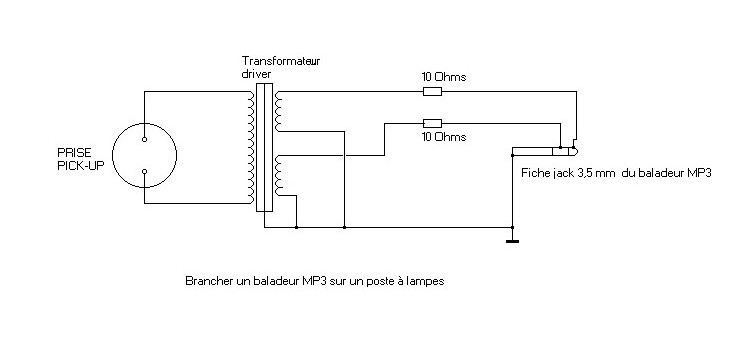

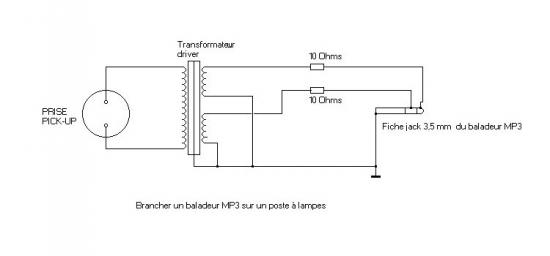

En discutant avec un ami, on a pensé qu'il était possible d'améliorer le montage, voici donc la version 2.0 qui permet d'avoir un peu plus de niveau, et cela, sans distorsion (bien respecter le sens des enroulements)... :

Il ne reste plus qu'à monter tout ça dans un boitier :

Avec l'arrivée des "smartphones" les "DOCKS" sont à la mode !

c'est quoi un "DOCK" ?

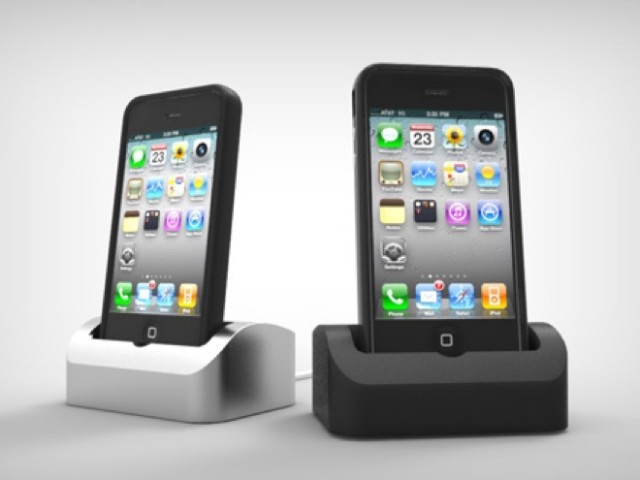

C'est un boitier sur lequel on va enficher l'appareil :

la transmission des contacts se faisant directement par le socle !

Une fois de plus on se lance dans la réutilisation de matériel "Obsolète"...:

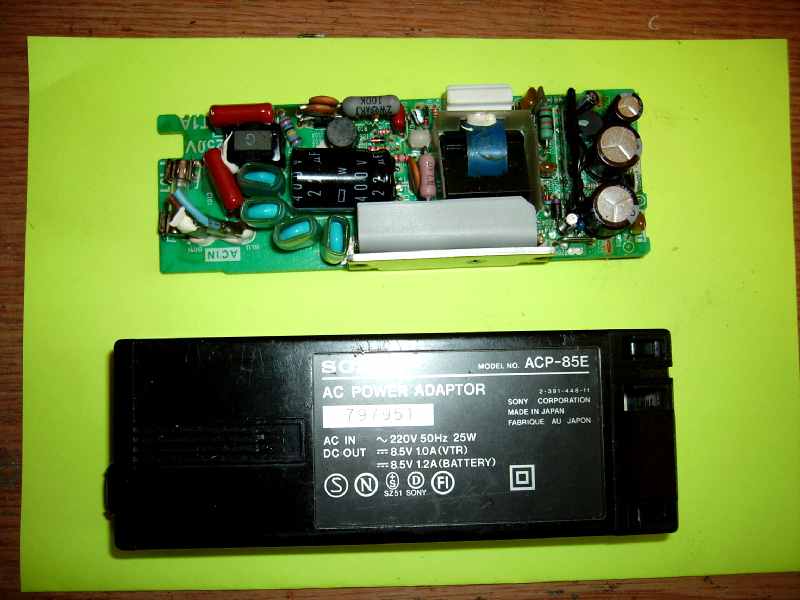

J'ai une alimentation SONY qui servait autrefois à  un vieux caméscope :J'ai désossé l'engin, j'ai au passage récupéré un condensateur de 22 µF 400 V (ça sert toujours) et j'ai obtenu un petit boitier en alu qui correspond à ce que je cherche !

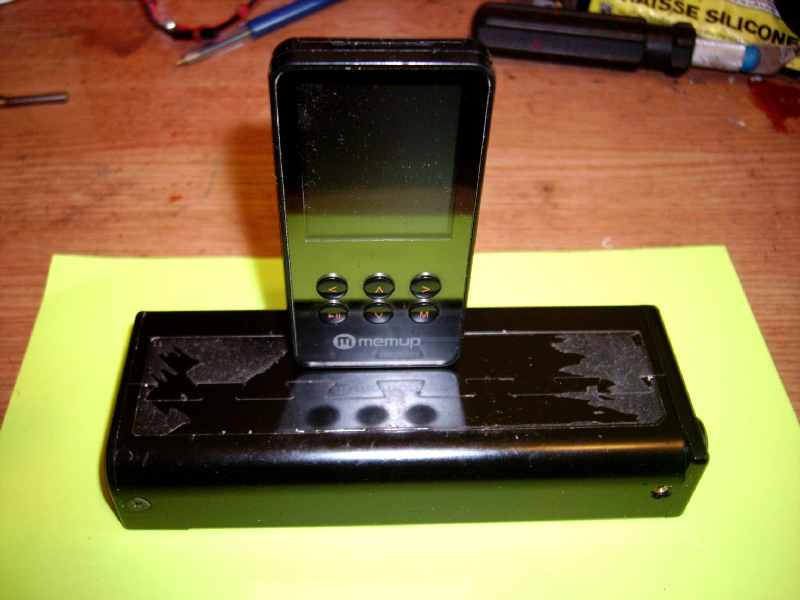

L'idée est d'arriver à ce que ça ressemble à la photo ci-dessus :

Le baladeur s'enficherait sur le support, le cordon vers le poste de TSF sortant sur le côté.

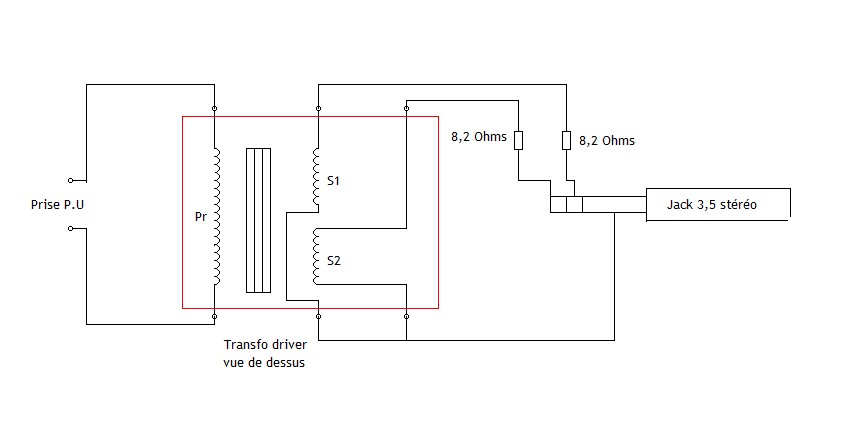

Le câblage est très simple :

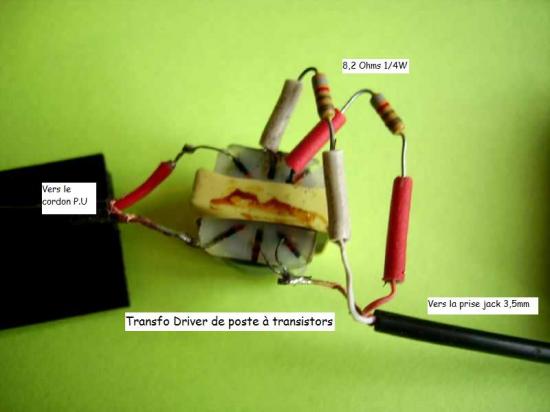

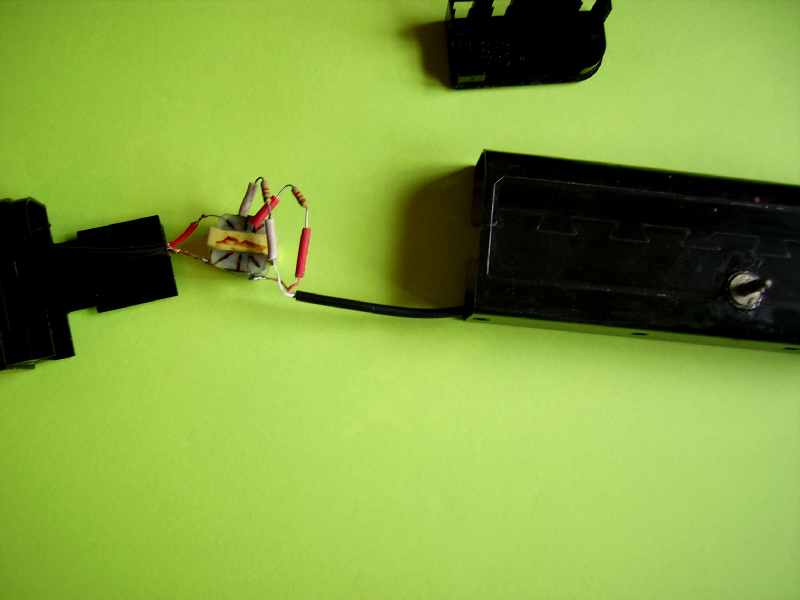

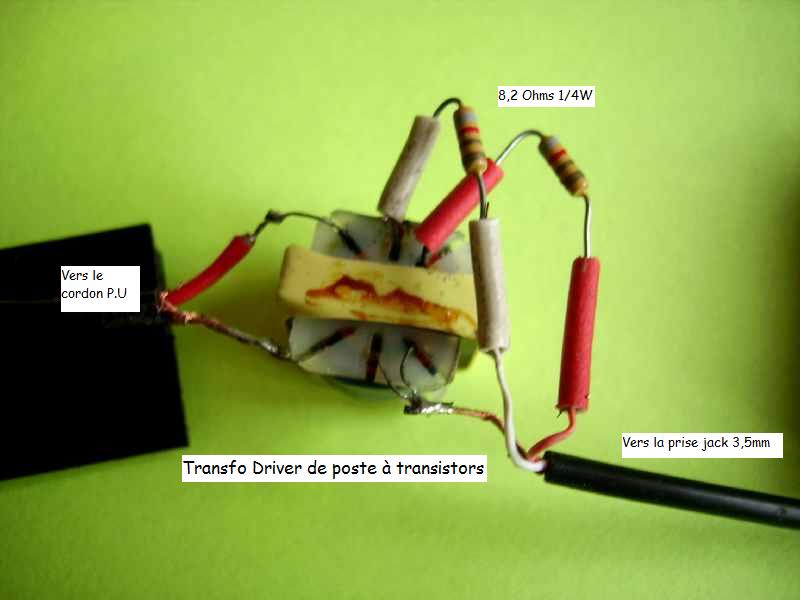

Voilà le montage prêt à être inséré dans le boitier : j'ai mis des résistances série de 8,2 Ω  1/2 watts que j'avais sous la main…

On remarquera que la masse du baladeur est bien séparée de celle du cordon relié à la prise pick-up !

Il est bien évident qu'il va falloir tout bien isoler avec du scotch plastique, car  le boitier est métallique !

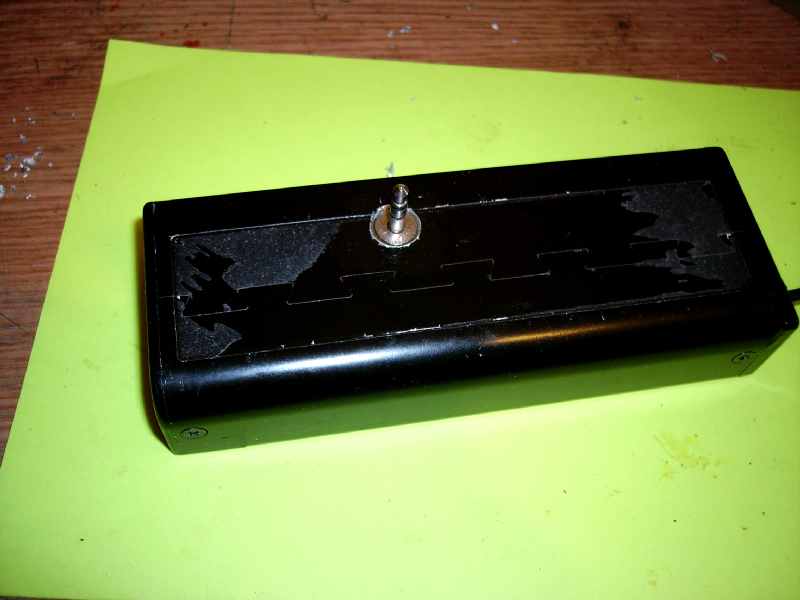

On voit la fiche jack 3,5 mm collée à l'araldite qui pointe vers le haut au milieu du boitier.

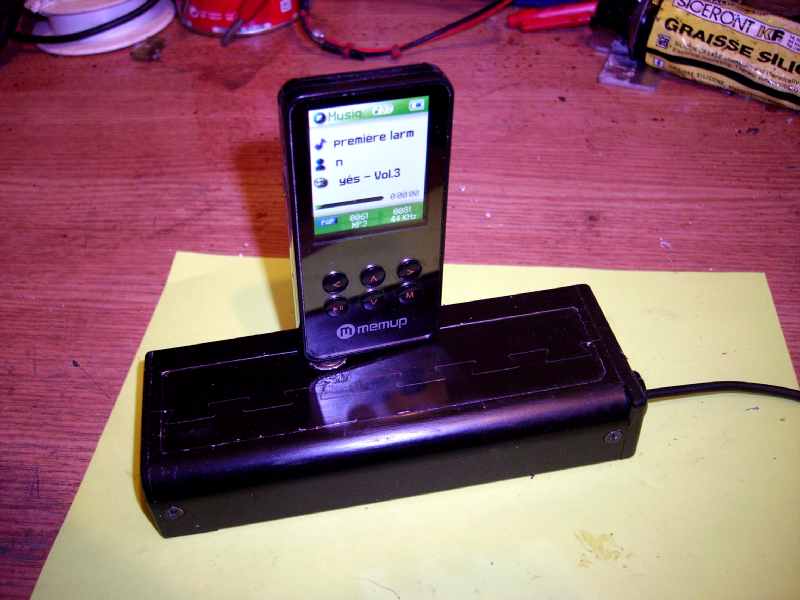

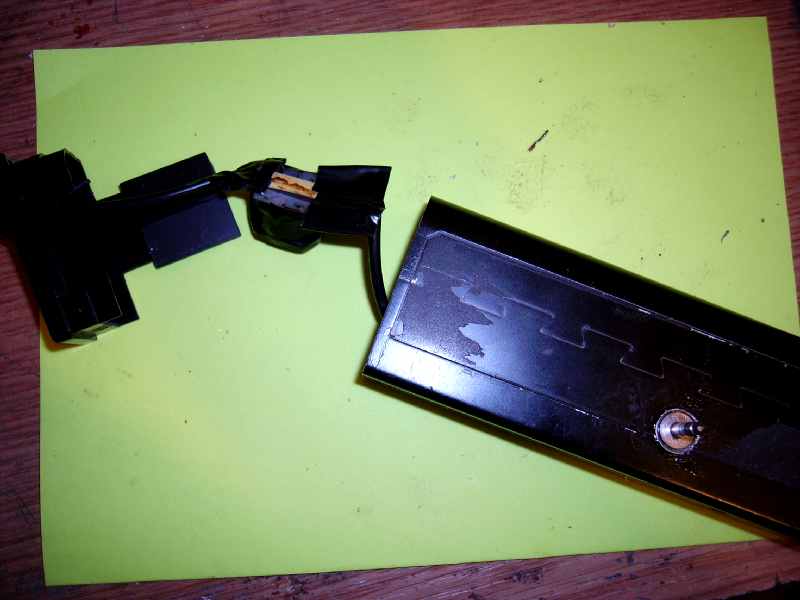

il n'y a plus qu'à tout refermer dans la boite :Et voila ce que ça donne… Avec le baladeur branché dessus…

Reste à enlever les traces de colle de l'étiquette et ça fait un petit objet "original" à poser sur le poste de TSF pour écouter sur un ampli à lampes de la musique "numérique"!...

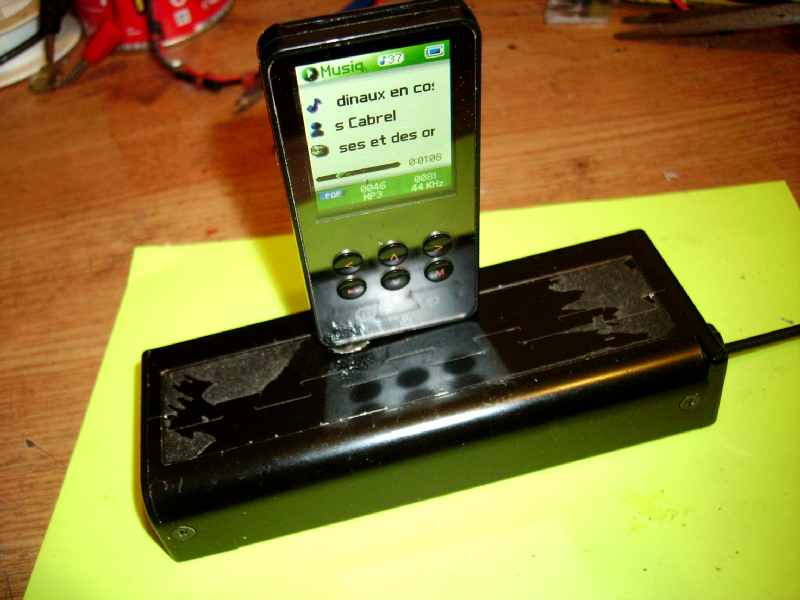

Voilà le "DOCK TSF" en fonctionnement :C'est plus pratique et plus sympa qu'un cordon et en plus ça fonctionne plutôt bien...

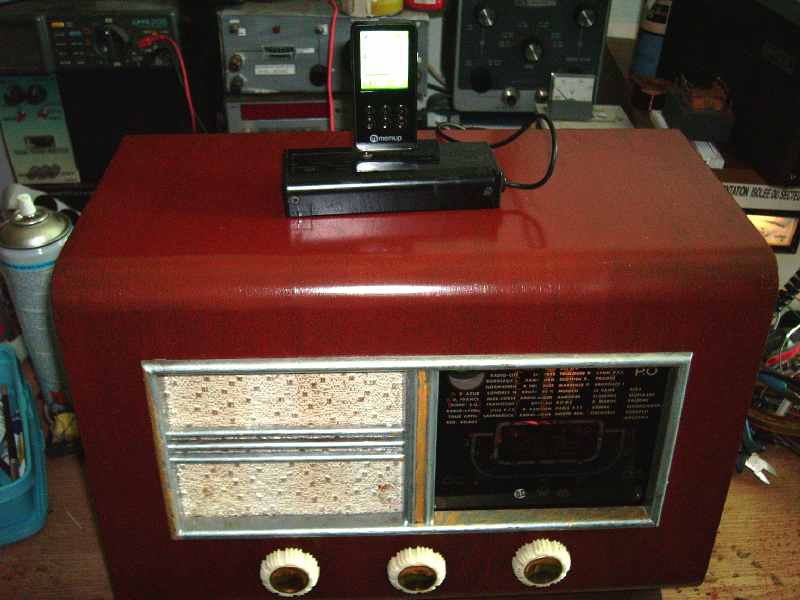

Le voici branché sur le DELRADIO de 1940 réparé il y a peu :

Quant au prix de revient : tout est de la récup !

Pour finir, voici un morceau de musique en MP3 particulièrement prédestiné pour être écouté sur un vieux poste de TSF :

Amour et TSF de Gaston Ouvrard:
