Bloc d'Alimentation pour postes piles/batterie

Lors de la restauration du petit poste RLC "Le Campeur" j'ai évoqué différentes sources d'alimentation pour ces postes à lampes bien particuliers.

Ils fonctionnent tous avec 2 sources de tension:

-Une basse tension de 1,4V ou 2V.

-Une haute tension comprise entre 48V et 90V.

Ces diverses tensions sont fournies (à l'origine) par des piles ou des accus.

N'ayant pas l'intention d'acheter une grande quantité de piles pour les faire fonctionner de temps en temps j'ai donc décidé de construire un bloc secteur universel pour pouvoir les essayer et celà de manière pratique et sans risque d'erreur.

J'ai par ailleurs eu l'occasion de vous montrer un lot de boitiers "CIT-ALCATEL"

BOITIERS CIT-ALCATEL

Ce type de boîtier va convenir parfaitement à la réalisation d'un tel bloc:

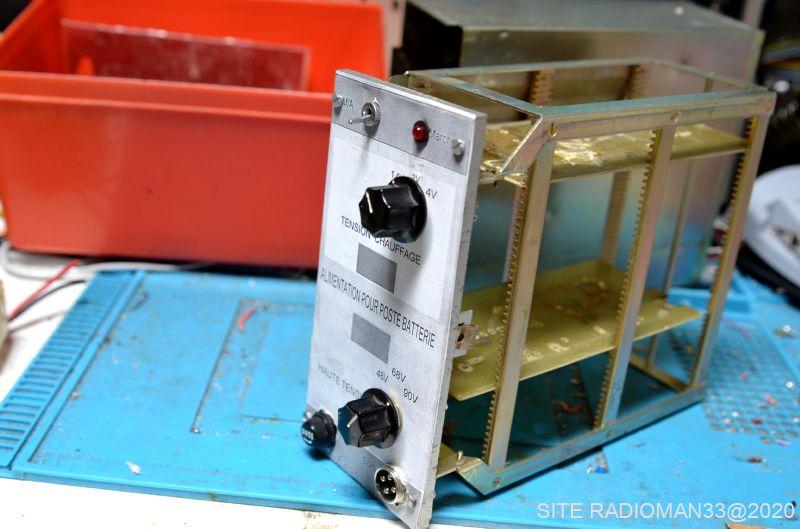

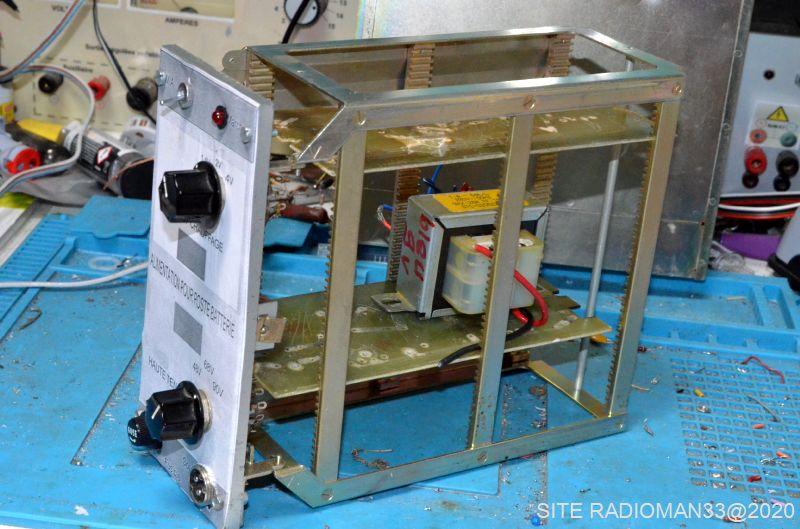

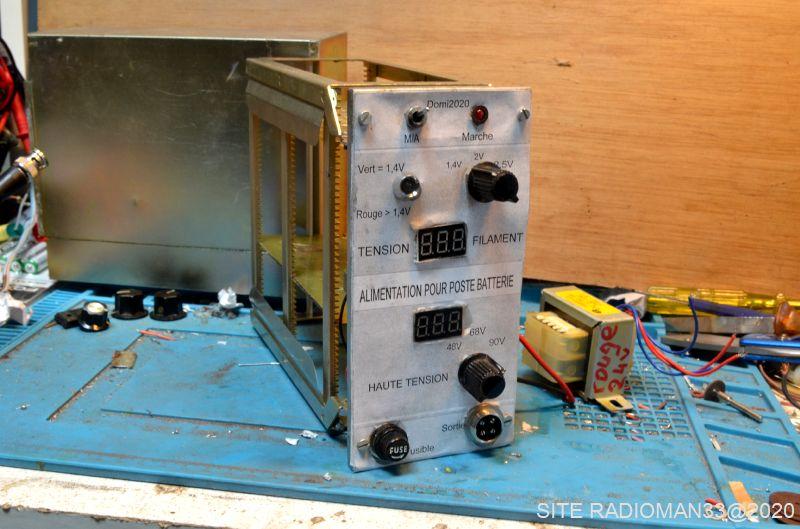

Voici donc le boîtier tel qu'il va se présenter avec un projet de façade (qui va surement évoluer).

On aperçois le chassis avec deux plaques de verre époxy:

l'une pour l'alimentation basse tension.

L'autre pour l'alimentation haute tension.

Dans mon stock j'ai trouvé un transformateur avec deux enroulements secondaires:

Un en 24V

Un en 9v

Dans le boitier 2 alimentations:

j'ai prévu 2 petits voltmètres numériques pour mesurer les tensions de sortie.

La sortie se fera sur une prise 4 broches avec détrompeur et verrouillage.

Un cordon spécial va relier ensuite le bloc d'alimentation au poste, qui lui-aussi sera équipé d'une embase 4 broches.

Un "brouillon" de la face avant est réalisé avec le logiciel  "Front designer3.0", il y a encore quelques ajustements à faire:

Dans la partie alimentation filaments j'ai ajouté une LED bicolore:

Allumée en vert en position 1,4V et en rouge dans les autres positions

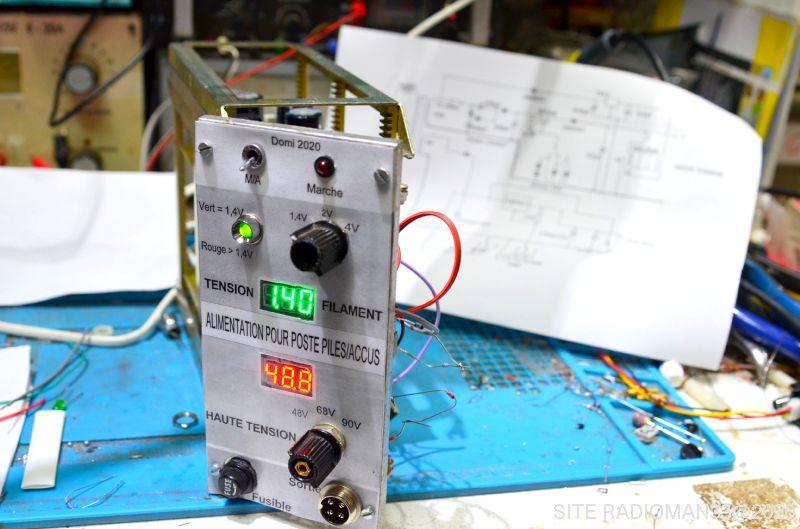

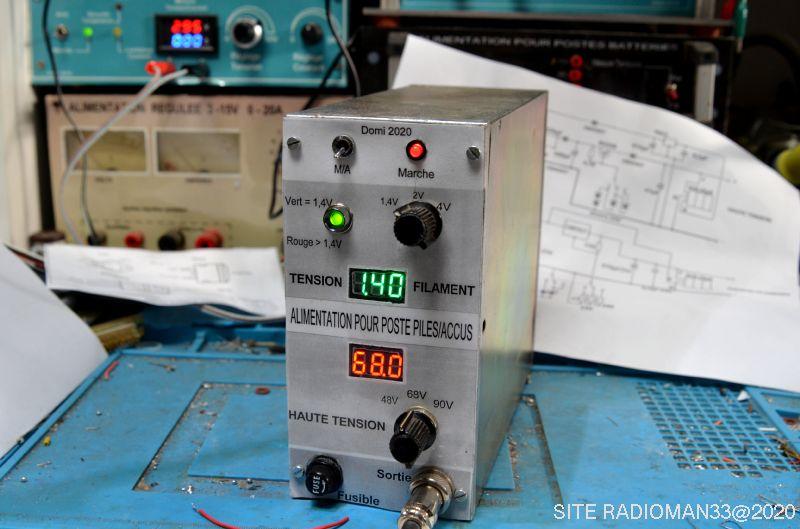

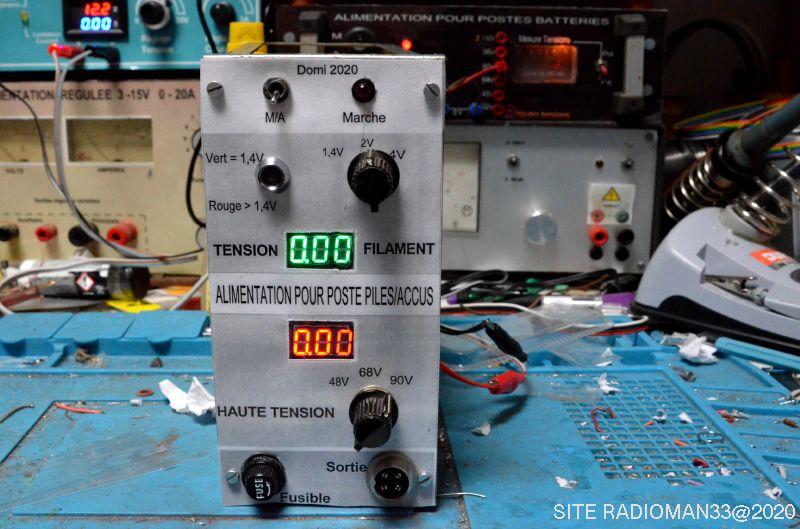

La face avant définitive est en place et j'ai testé les afficheurs:

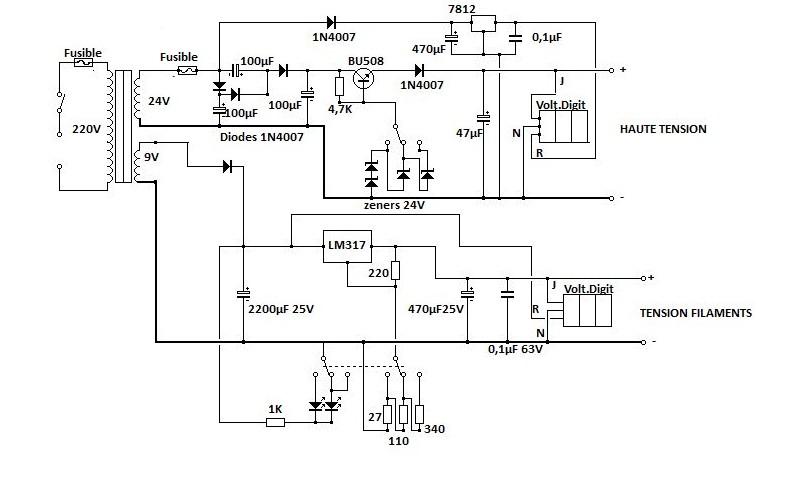

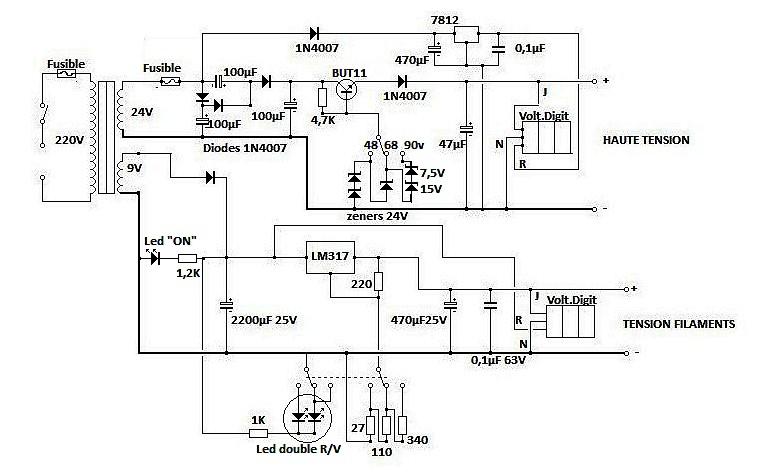

On va maintenant s'interesser au schéma de l'appareil:

Dans le boîtier il y a deux alimentations indépendantes:

1- l'alimentation basse tension pour les filaments des tubes

J'ai retenu 3 tensions: 1,4V / 2V / 4V

Le montage à base d'un circuit LM317 est identique à celui de mon alimentation "de table" décrite précédemment.

J'ai rajouté une commutation pour la Led bicolore...

2- l'alimentation haute tension

Elle alimente les tubes, 3 tensions seront disponibles:

48V / 68V / 90V

J'ai prévu à partir du 24V un tripleur de tension qui alimente un transistor haute tension.

Dans la base du transistor 3 diodes zeners sélectionnent la tension de sortie

Les deux alimentations auront un voltmètre digital pour en mesurer la tension de sortie en permanence: ces petits voltmètres necessitent une source d'alimentation comprise entre 5et 30v sur le fil rouge:

pour l'alim BT elle est prise avant le LM317, pour l'alim HT j'ai rajouté un petit régulateur 12v....

CABLAGE DES CIRCUITS

Le montage se fait sur les plaques de circuit en verre epoxy récupérées dans les boitiers

Une fois débarrassées des composants, les pistes du circuit imprimé meulées on a un support rigide pour faire le montage.

1- Montage de l'alimentation basse tension:

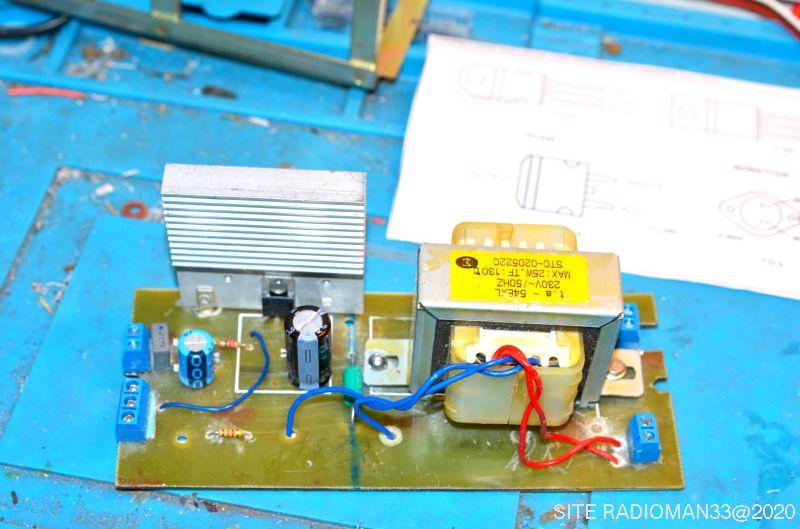

Le transformateur est vissé sur la plaque, il me reste la place pour les composants...

Le circuit LM317 est fixé sur un dissipateur, et les connexions extérieures vont se faire avec des petits borniers à vis (bien pratiques)

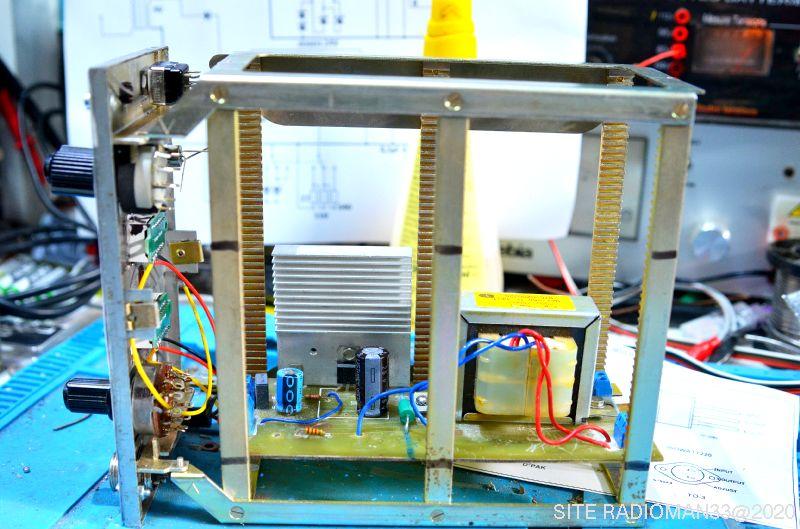

Le montage est positionné dans le châssis métallique:

C'est OK, le dissipateur ne touche pas le métal et l'ensemble est prêt à être câblé ...

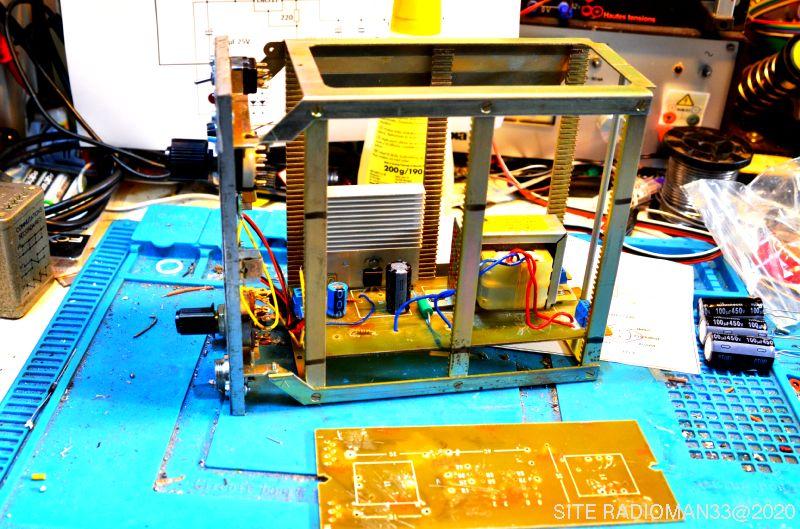

J'ai "préparé" une seconde plaquette pour monter l'alimentation haute tension qui viendra s'insérer juste au dessus:

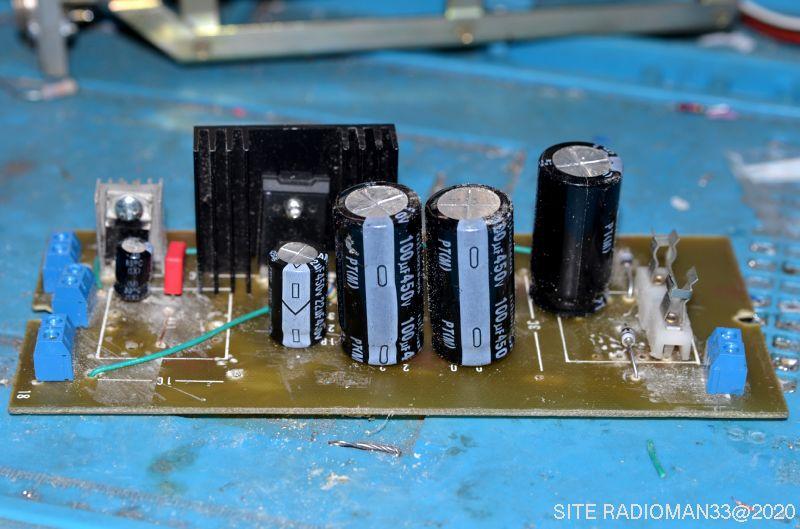

Cablage du circuit:

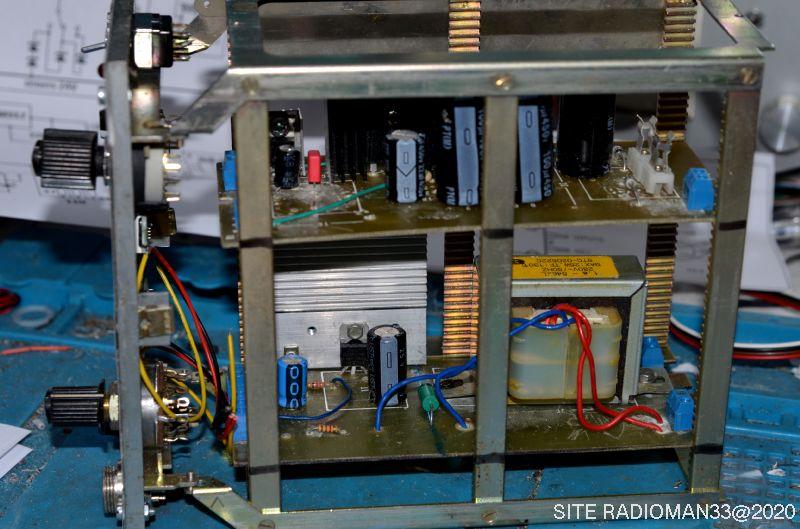

montage dans le boîtier:

les deux étages sont bien garnis!

On va maintenant essayer séparément les deux circuits d'alimentation

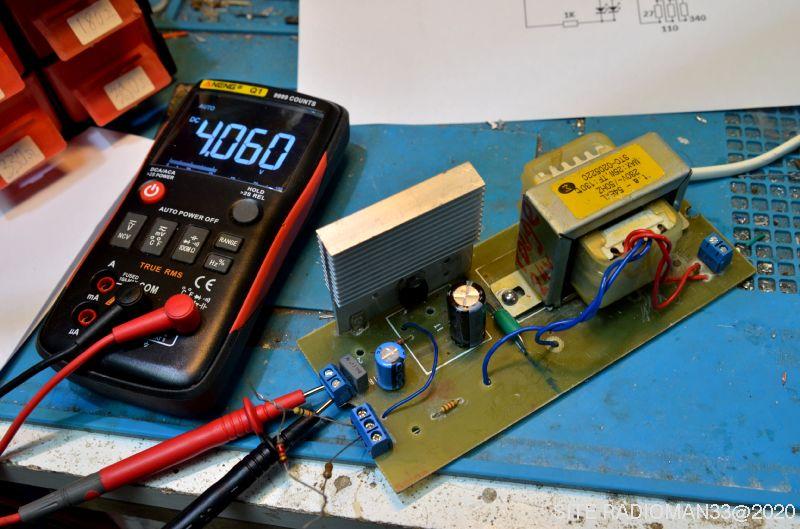

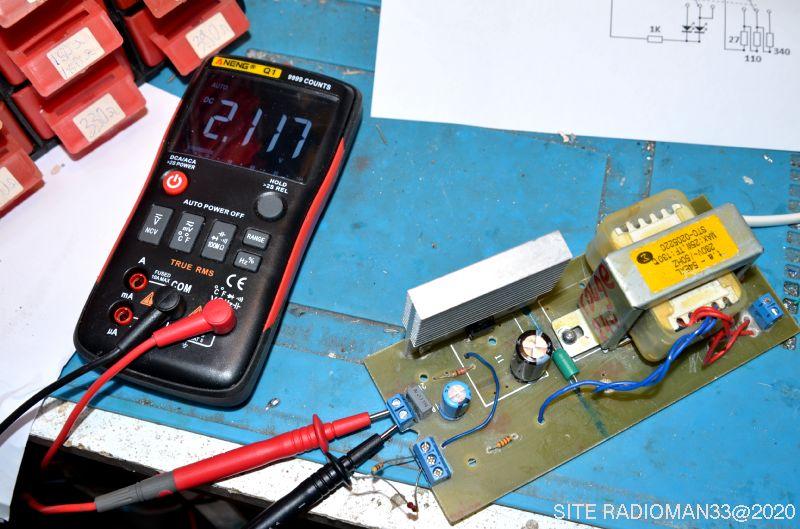

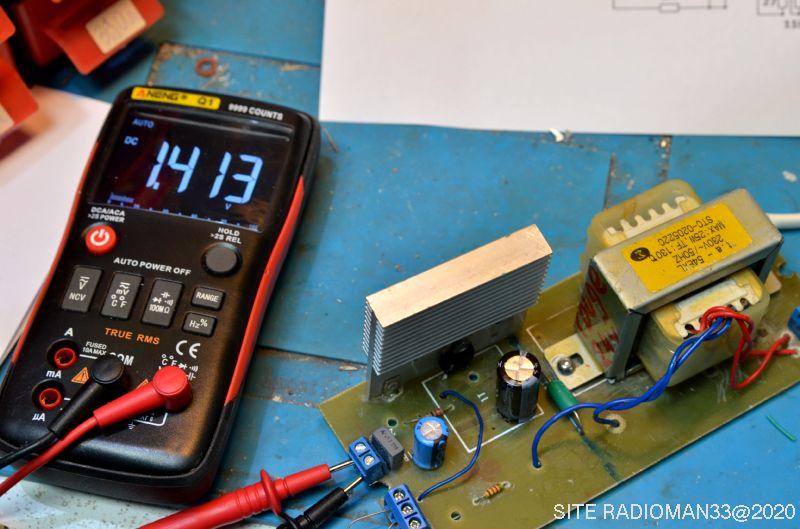

1- Essai de l'alimentation basse tension

J'ai 3 résistances à câbler qui vont me déterminer les 3 tensions de sortie:

Je m'étais fixé une tolérance de 5%: on est bon!

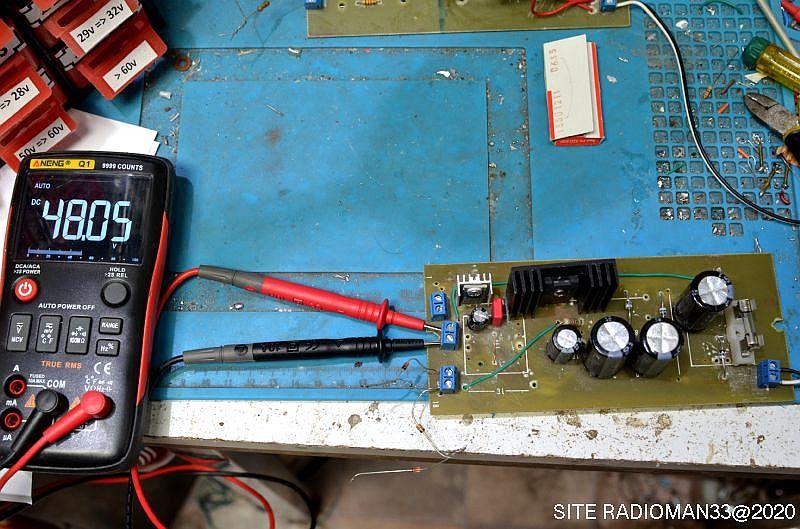

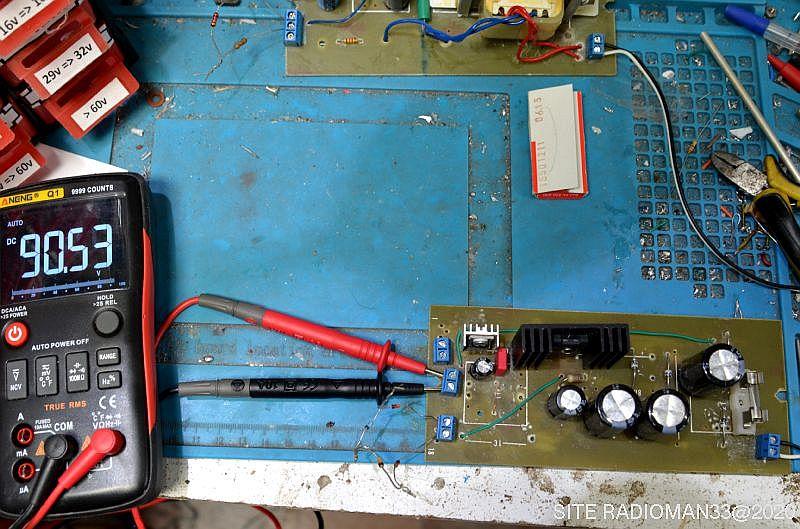

2- Essai de l'alimentation haute tension

Vérification du fonctionnement du tripleur: 103V => OK

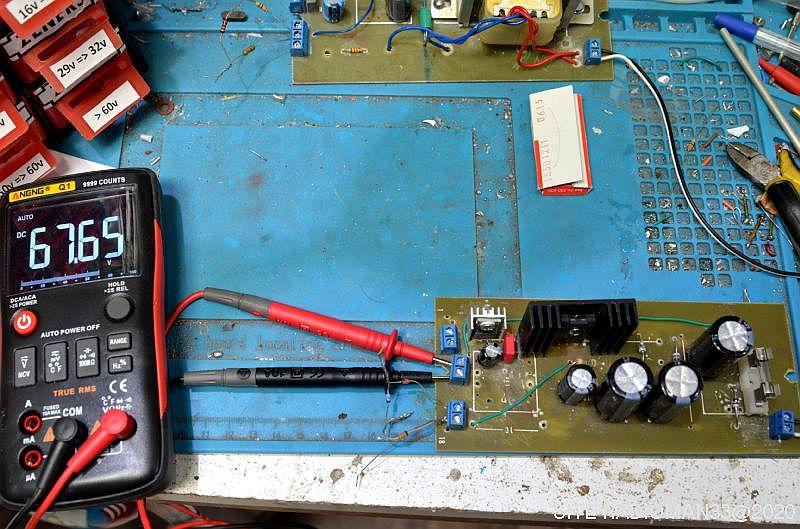

Il me faut choisir des diodes zeners pour obtenir les 3 tensions désirées: 48V, 67V, 90V:

Je suis bien dans les 5% de tolérance que je me suis fixé!

Mes deux alimentations sont parfaitement fonctionnelles, reste à terminer le câblage avec la face avant dans le boîtier

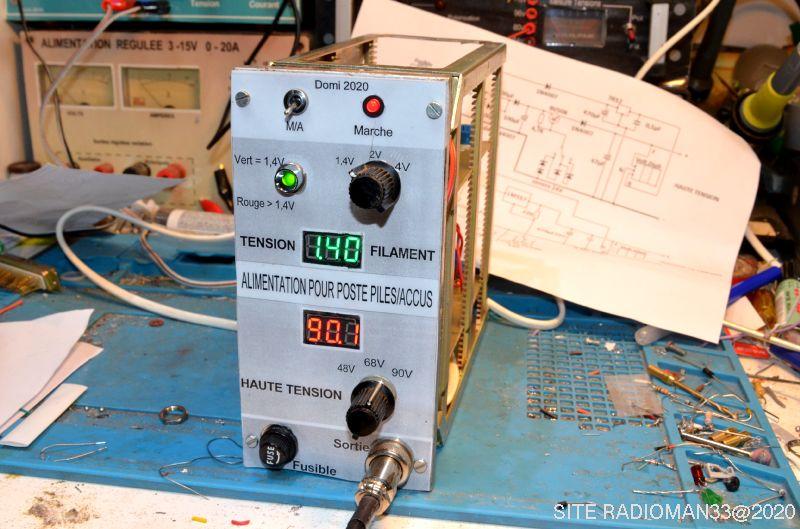

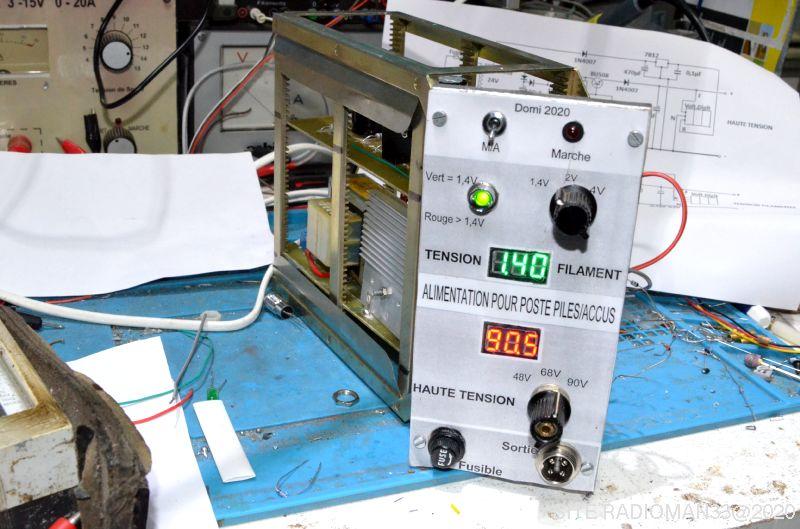

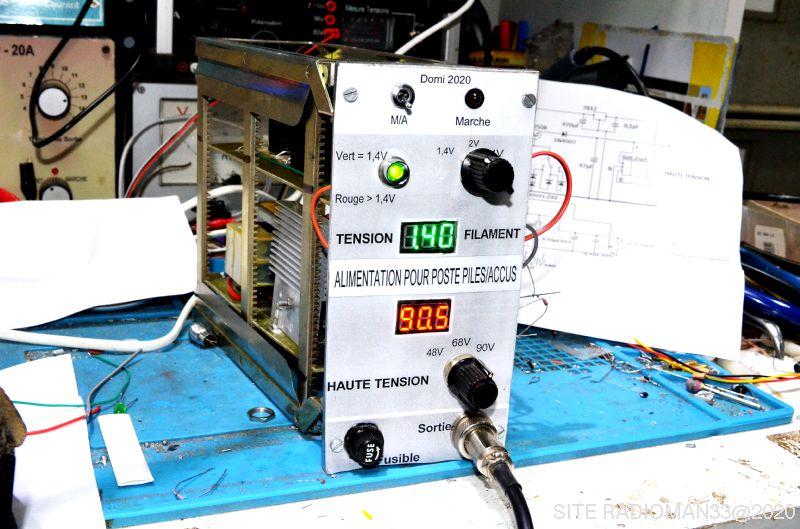

Premiers essais: tout fonctionne!

Il me manque la diode Led bicolore, je l'ai commandée!

Le câblage est presque terminé, j'ai préparé le cordon de liaison:

il ne reste plus qu'à câbler la led "marche":

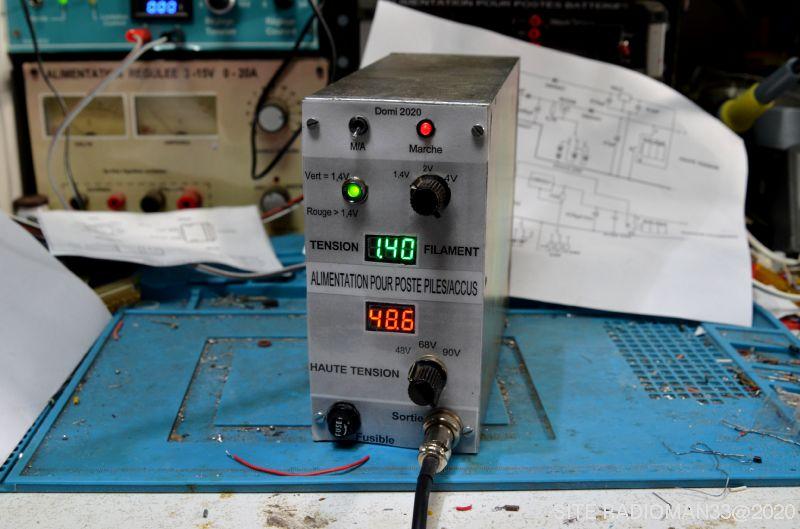

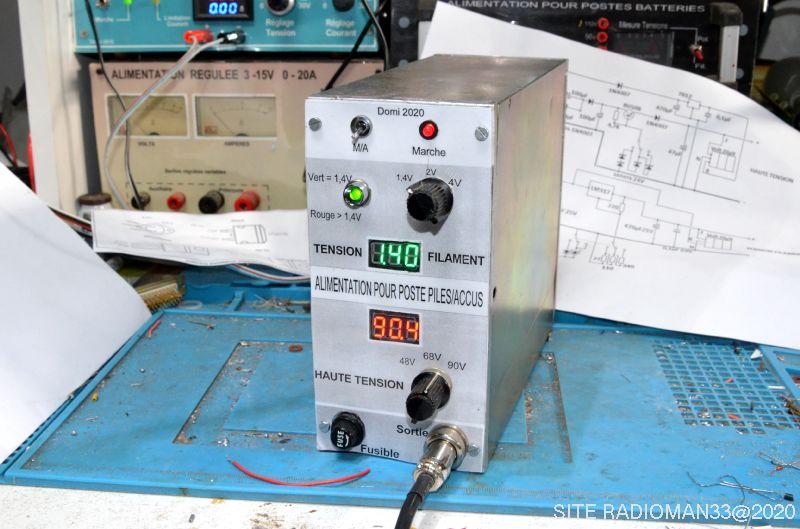

Et le montage est terminé!

Toutefois afin d'améliorer le montage j'ai fait quelques petites modifs:

Le transistor BUT11 permet une meilleure stabilité de la tension de sortie et la gamme 90V a été "ajustée" avec deux zeners de 15 et 7,5V.

On fera très attention au branchement des voltmètres car une inversion des fils jaunes et rouges et c'est la destruction immédiate.

Voici donc un petit bloc d'alimentation pour tous mes postes à lampes fonctionnant sur piles:

il me suffira de monter une embase 4 broches derrière ou sur le coté du poste pour pouvoir le brancher et le faire fonctionner sans risque d'erreur...

Ce montage a déjà fait des "petits"!

Voici en vidéo la réalisation de Daniel (Forum doc tsf) et les essais sur un poste batterie:
